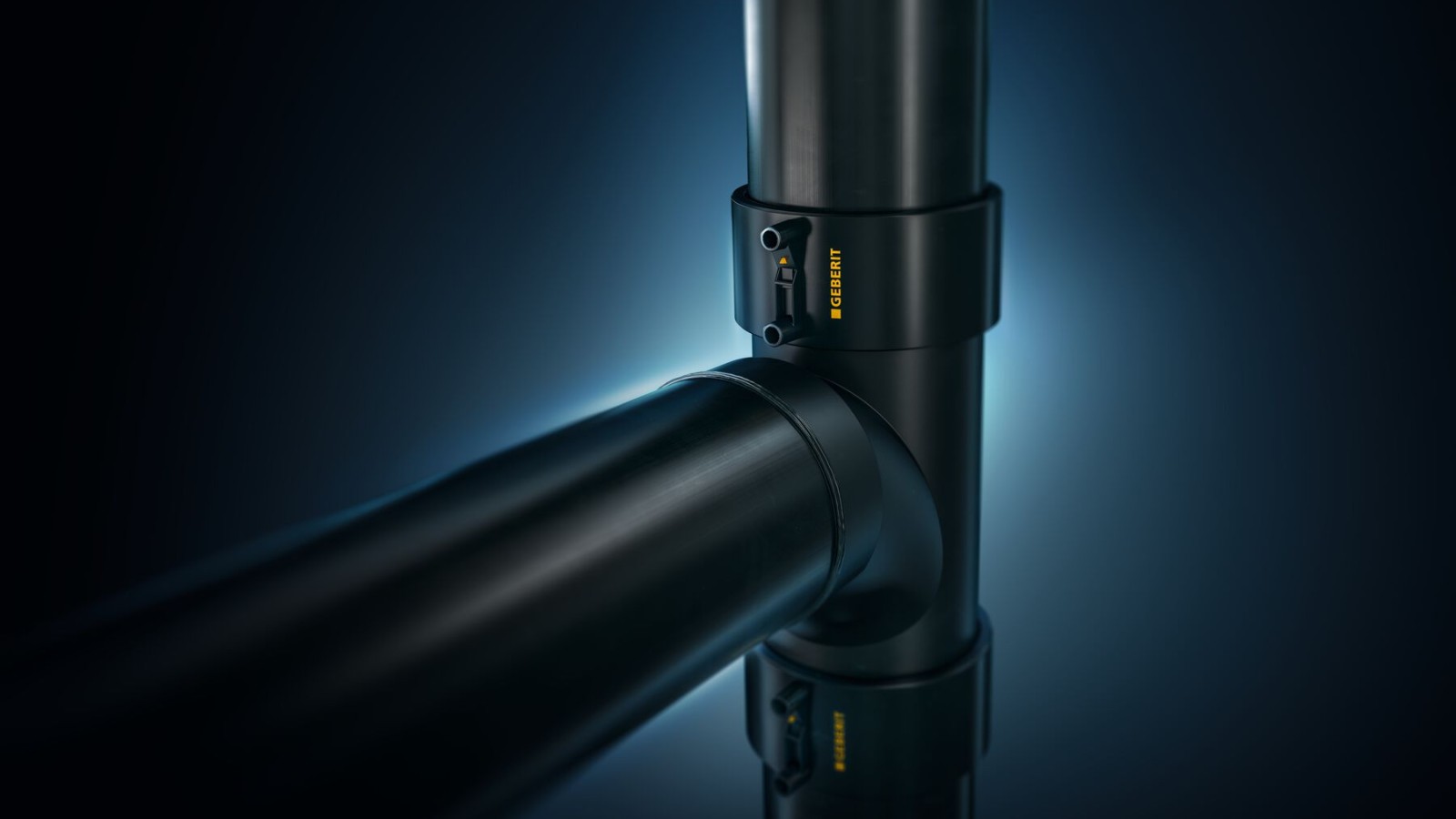

Geberit PE Robustes Entwässerungssystem aus Polyethylen
Beständige PE-Rohre – ganz gleich was kommt
Der Rohrwerkstoff Polyethylen (PE) ist äußerst leicht und dabei unglaublich widerstandsfähig. Das Entwässerungssystem Geberit PE trotzt massiven Temperaturänderungen, Druck und handelsüblichen Chemikalien sowie Laugen oder Säuren. Eine Übersicht über geprüfte Chemikalien finden Sie in der Beständigkeitsliste Geberit PE. Für Anfragen zu weiteren Chemikalien nutzen Sie gerne das Anfrageformular Industrieanwendungen und Schiffbau.
Die robusten Geberit PE Rohre sind in allen gebräuchlichen Durchmessern von d32 bis d315 erhältlich. Die Palette an Formstücken inklusive der Sonderformstücke ist nahezu lückenlos.
Die kraftschlüssige Verbindungstechnik erlaubt den Einsatz von Geberit PE in verschiedenen Anwendungen ohne besondere Schallschutzanforderungen wie Einlegen in Beton oder Gebäude- und Dachentwässerung.
Installationen können entweder direkt vor Ort oder in der Werkstatt vorfabriziert werden.
Gute Gründe für Geberit PE
Kraftschlüssige Verbindung
Die kraftschlüssige Verbindungstechnik kann in nahezu jeder Entwässerungsaufgabe eingesetzt werden.
Beständig gegen Chemikalien
Das Entwässerungssystem Geberit PE ist gegen die meisten handelsüblichen Laugen, Säuren und Chemikalien beständig.
Für Wand und Boden
Die robusten Geberit PE Rohrleitungen können auch in Beton oder im Erdreich verlegt werden.
Hauptanwendungen und Einsatzgebiete
Dachentwässerung mit Unterdruck
Aufgrund der hohen Druckbeständigkeit von Geberit PE handelt es sich dabei um ein bewährtes System für die Dachentwässerung mit Unterdruck wie bei Geberit Pluvia.
Vorfertigung
Bei größeren Bauprojekten lassen sich Systemaufbauten einfach in der Werkstatt vorfertigen.
Verlegung in Beton und im Erdreich
Die robusten Geberit PE Rohrleitungen können unter Beachtung der statischen und sonstigen anerkannten Regeln der Technik einbetoniert oder im Erdreich verlegt werden.

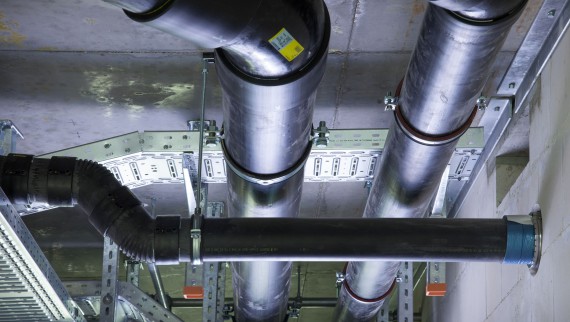

Industrieanwendungen
Mit den widerstandfähigen Materialeigenschaften eignet sich Geberit PE für unterschiedliche Entwässerungsaufgaben in der Industrie.

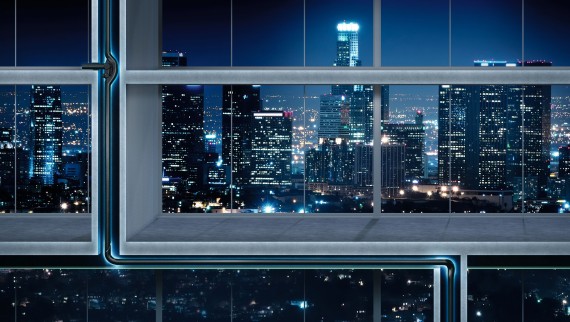

Platzsparende Entwässerung in Hochhäusern
Die Geberit PE Formstücke in Kombination mit der SuperTube-Technologie können als platzsparendes Entwässerungssystem in Hochhäusern eingesetzt werden.
Projekte mit Brandschutzanforderungen
Für viele verschiedene Einbausituationen wurden Brandprüfungen gemäß der Norm EN 1366-3 durchgeführt. Zusammen mit dem Geberit Rohrschott90 Plus EN ist Geberit PE für einen Feuerwiderstand von 30 bis 90 Minuten bauaufsichtlich zugelassen (ETA/ETB).
Verbindungstechniken für Geberit PE Mit kraftschlüssiger Verbindung

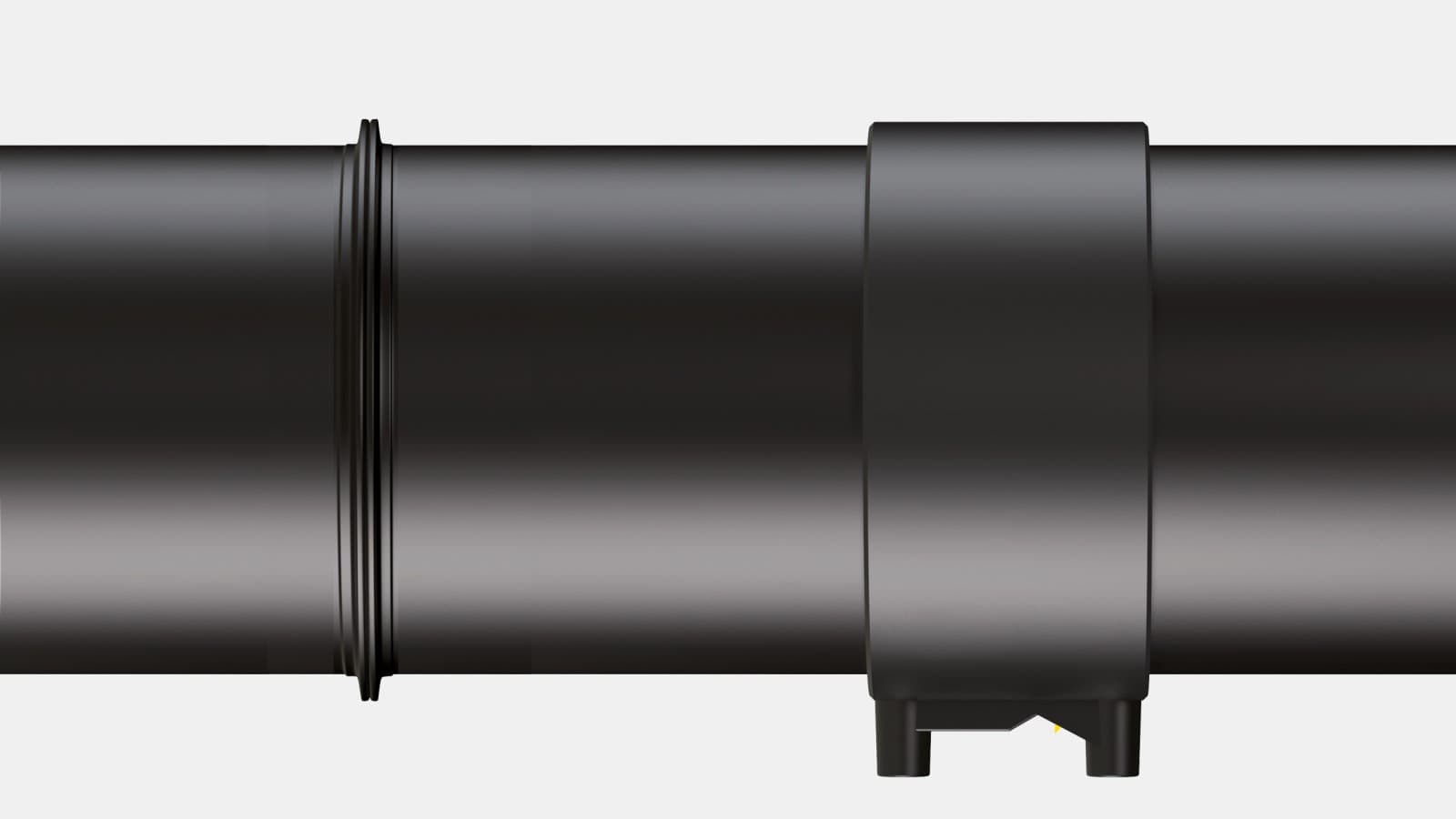

Geberit PE Rohre und Formstücke werden einfach, schnell und dauerhaft dicht miteinander verschweißt. Die Schweißverbindungen werden entweder mit Spiegelschweißgeräten oder der Geberit Elektroschweißmuffe hergestellt. Hierfür stehen unterschiedliche Werkzeuge und Zubehör zur Verfügung.
Die Schweißverbindungen der Geberit PE Rohre halten viele Jahre dicht und bieten Bauherren und Sanitärinstallateuren ein hohes Maß an Sicherheit. Zudem eignen sich die Schweißverbindungen für die Vorfertigung sowie die Verlegung der Leitungen in Beton.

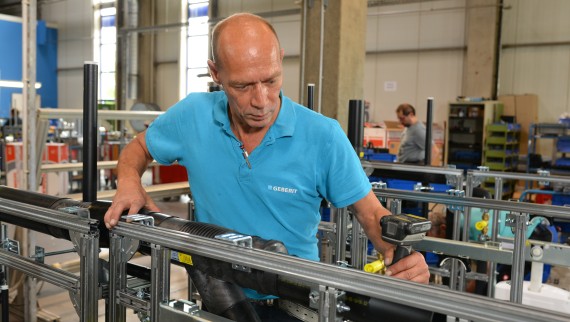

Schneller durch Vorfertigung
Bei größeren Bauprojekten lassen sich Systemaufbauten einfach in der Werkstatt vorfertigen. Dank des geringen Gewichtes kann das vorgefertigte System auch problemlos in höhere Stockwerke getragen werden.

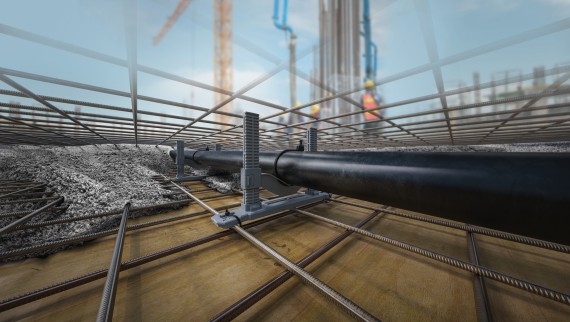

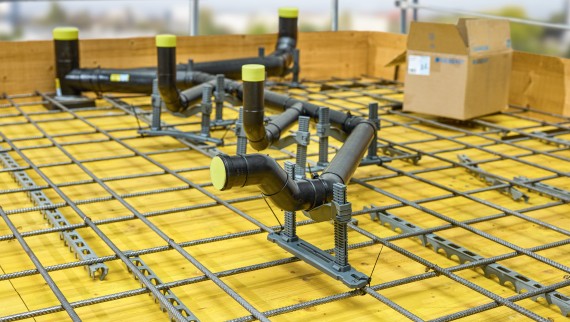

Geeignet für Verlegung in Beton
Mit der kraftschlüssigen Schweißverbindung lassen sich Geberit PE Leitungen auch in Beton verlegen. Für eine sichere Fixierung und Positionierung der verlegten Leitungen verfügt Geberit über die Geberit Einlegerohrschelle. Diese bietet Anwendern eine einfache und flexible Lösung, die den Kräften des fließenden Betons standhält.
Geberit PE im Überblick
Dimensionen
Verfügbare Rohrdimensionen
| Nennweite (DN) | Dimension d x s (mm) |
|---|---|
| 30 | 32 x 3 |
| 40 | 40 x 3 |
| 50 | 50 x 3 |
| 56 | 56 x 3 |
| 70 | 75 x 3 |
| 90 | 90 x 3,5 |
| 100 | 110 x 4,3 |
| 125 | 125 x 4,9 |
| 150 | 160 x 6,2 |
| 200 | 200 x 6,2 |
| 200 | 200 x 7,7 |
| 250 | 250 x 7,8 |
| 250 | 250 x 9,7 |
| 300 | 315 x 9,8 |
| 300 | 315 x 12,2 |

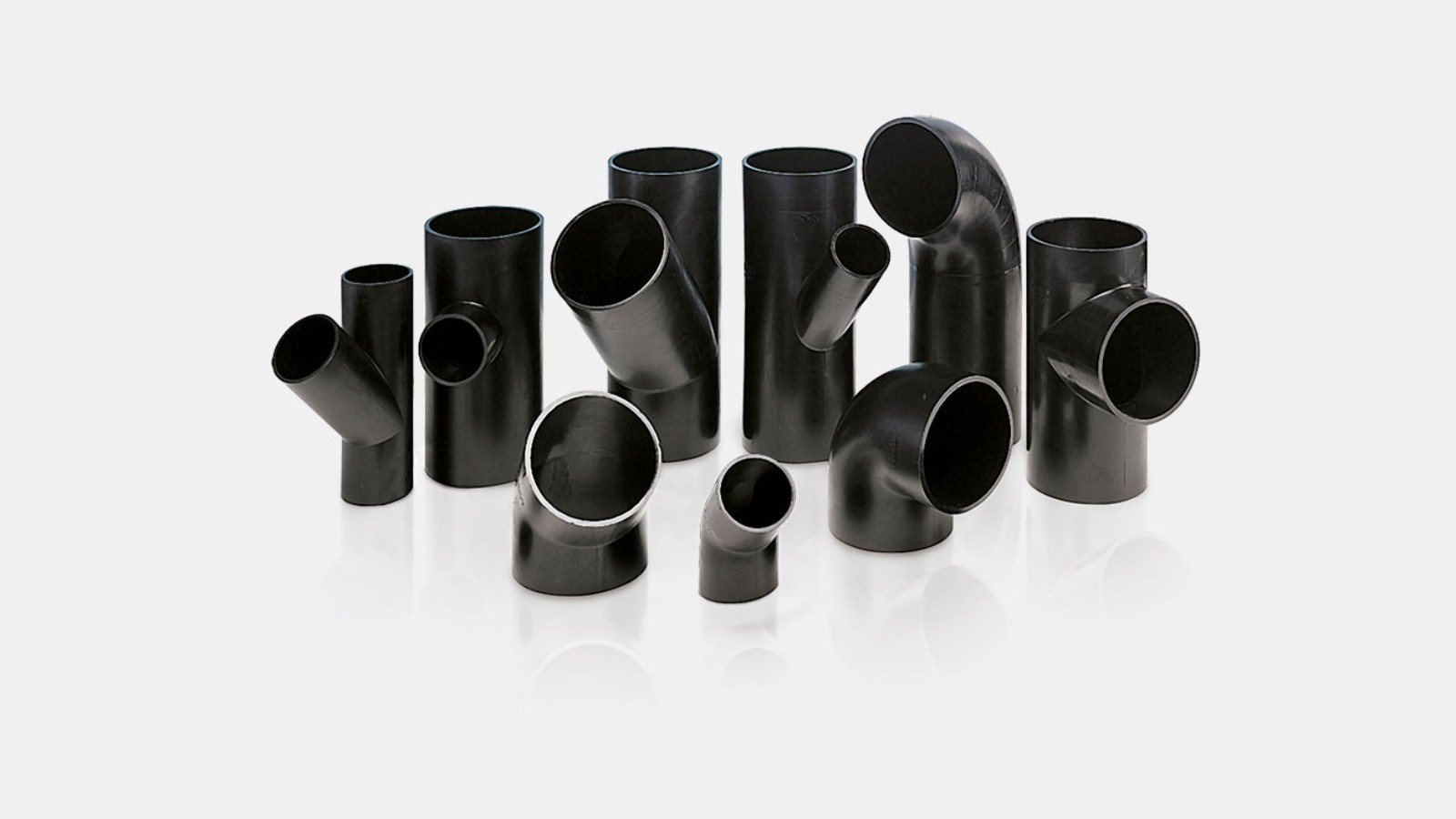

Formstücke
Sortiment Für nahezu jede Entwässerungsaufgabe
Erhältliche Formstücke
Das Geberit PE Sortiment besteht aus einer Vielzahl von Formstücken inklusive diverser Sonderformstücke.
Somit lässt sich mit Geberit PE nahezu jede Entwässerungsaufgabe ohne Kompromisse lösen.

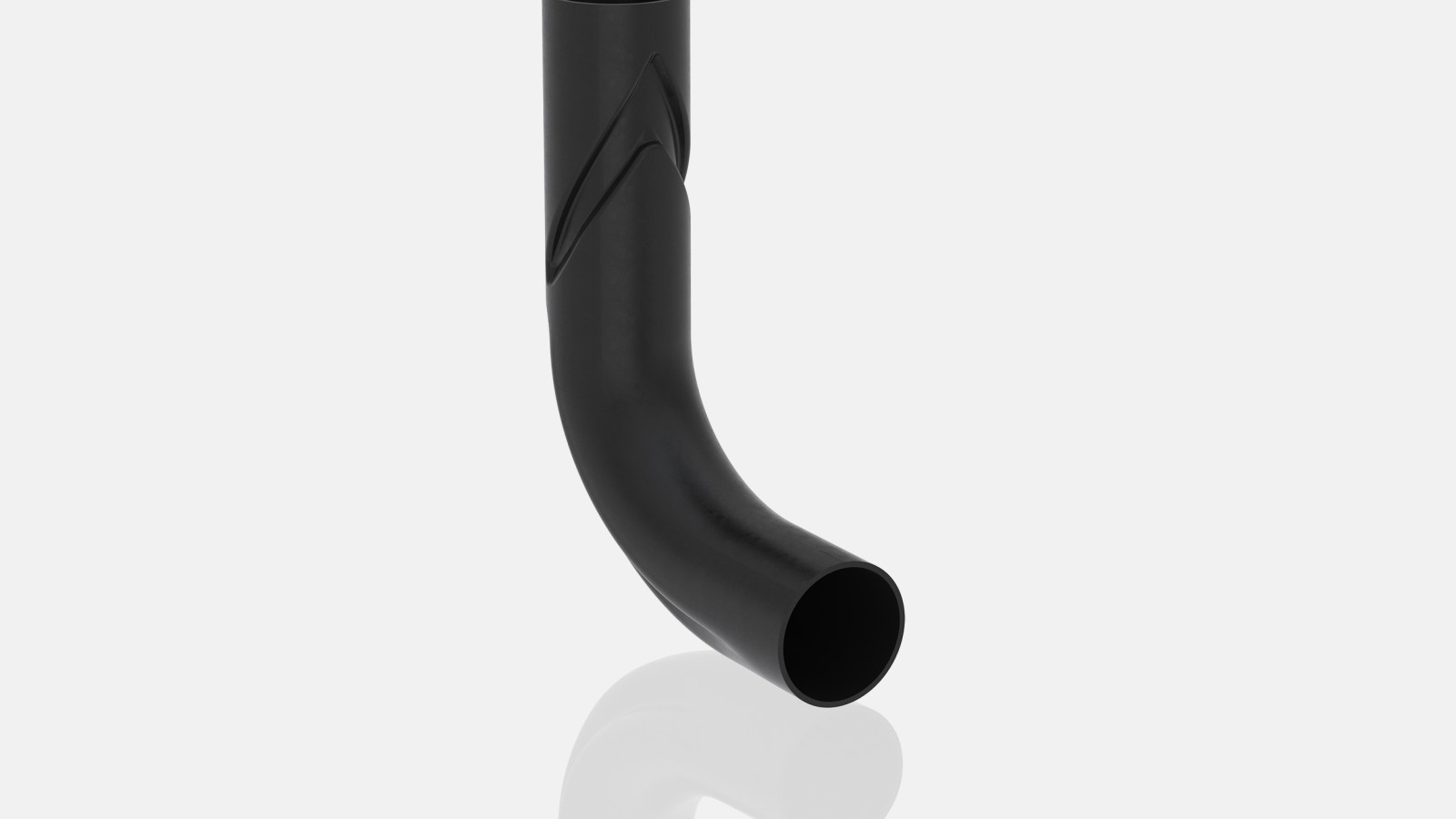

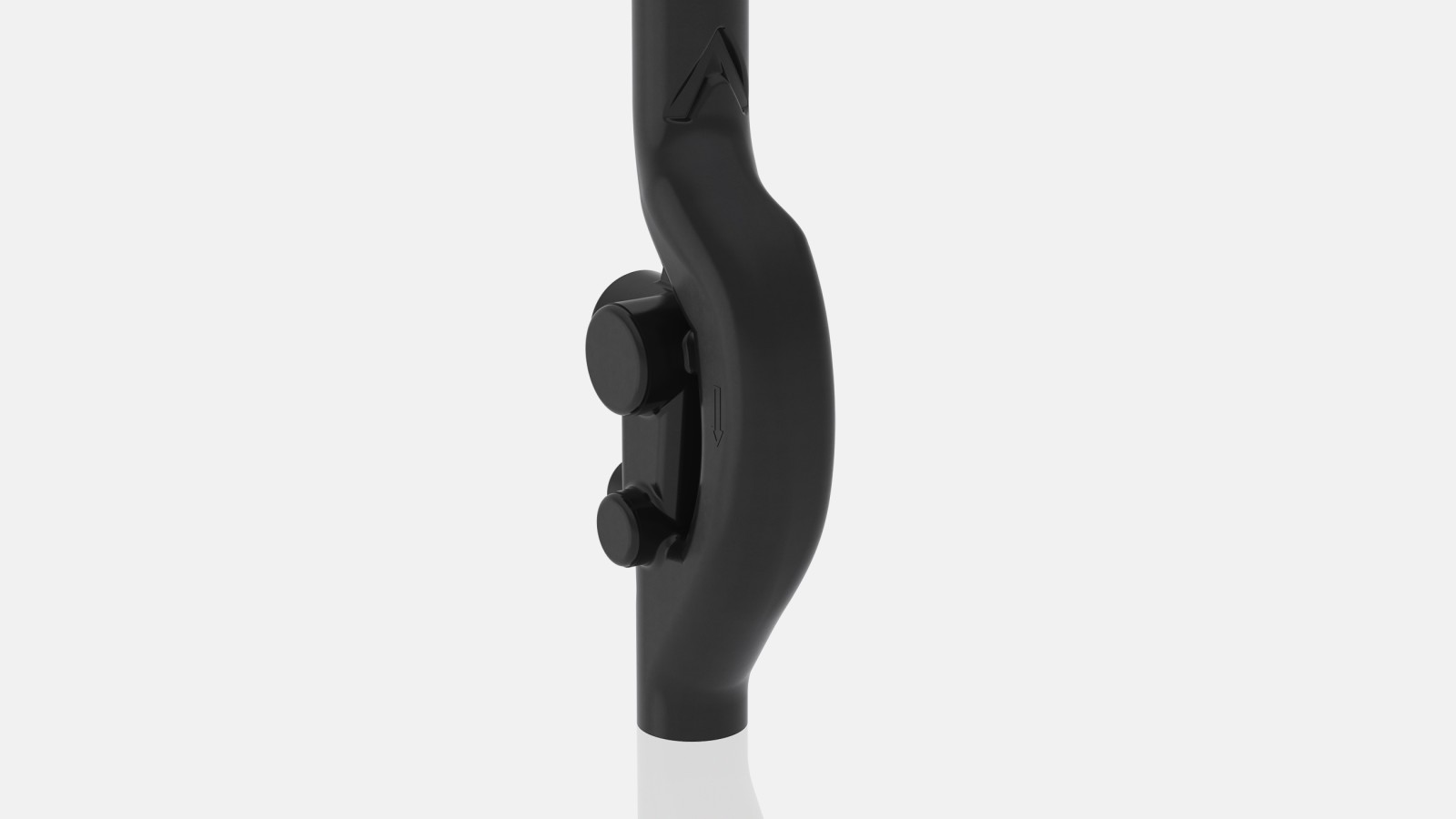

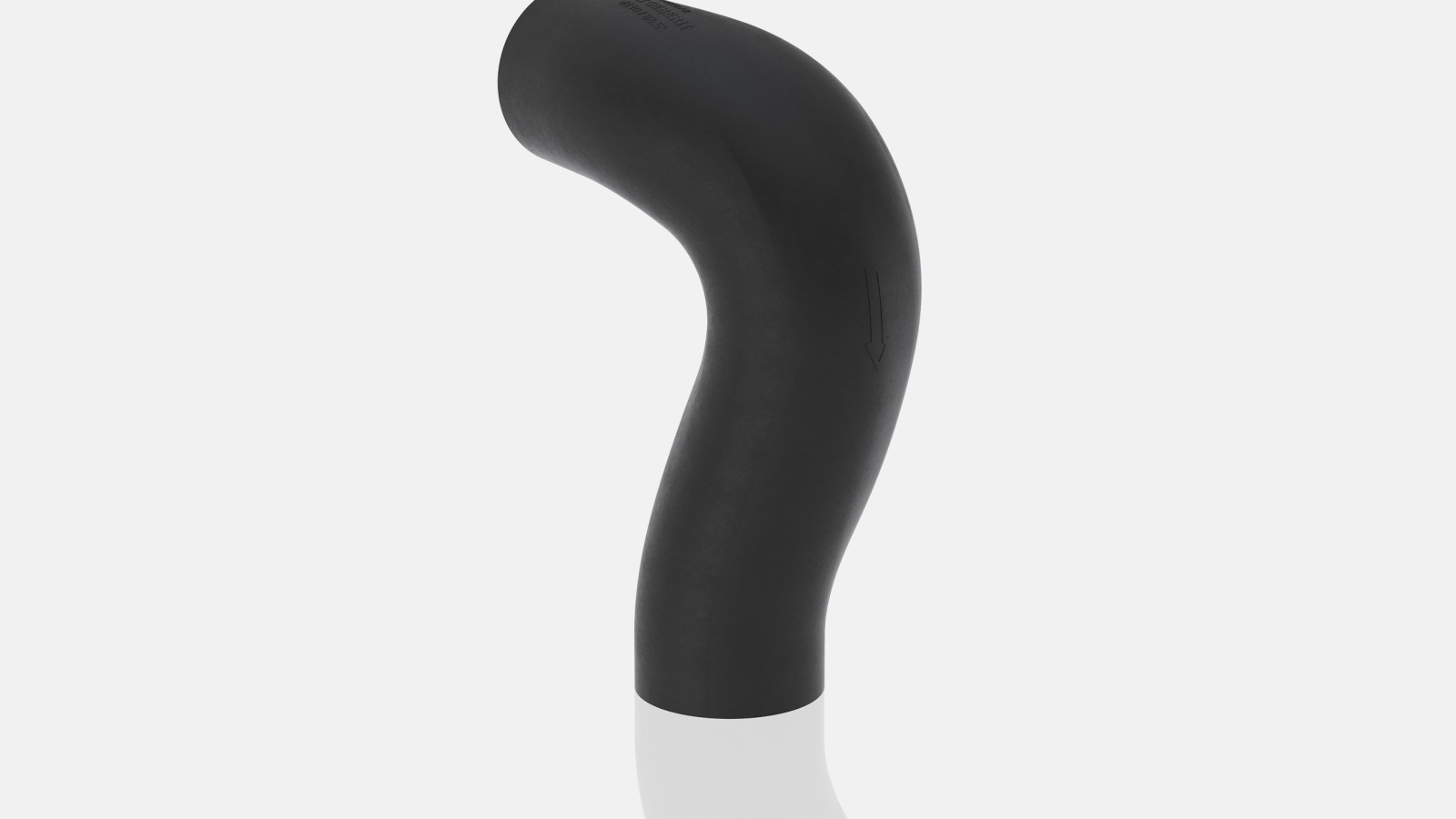

Geberit SuperTube
Platzsparende Entwässerung hoher Gebäude mit den Formstücken mit SuperTube-Technologie:
- Mehr Raum für Wohn- und Nutzflächen
- Einfache Planung und Installation
- Kleinere und durchgängige Rohrdurchmesser
- Keine zusätzlichen Umgehungsleitungen
- Horizontale Rohrleitungen ohne Gefälle (bis zu sechs Meter bei DN 100)
Zubehör
Verfügbare Produkte

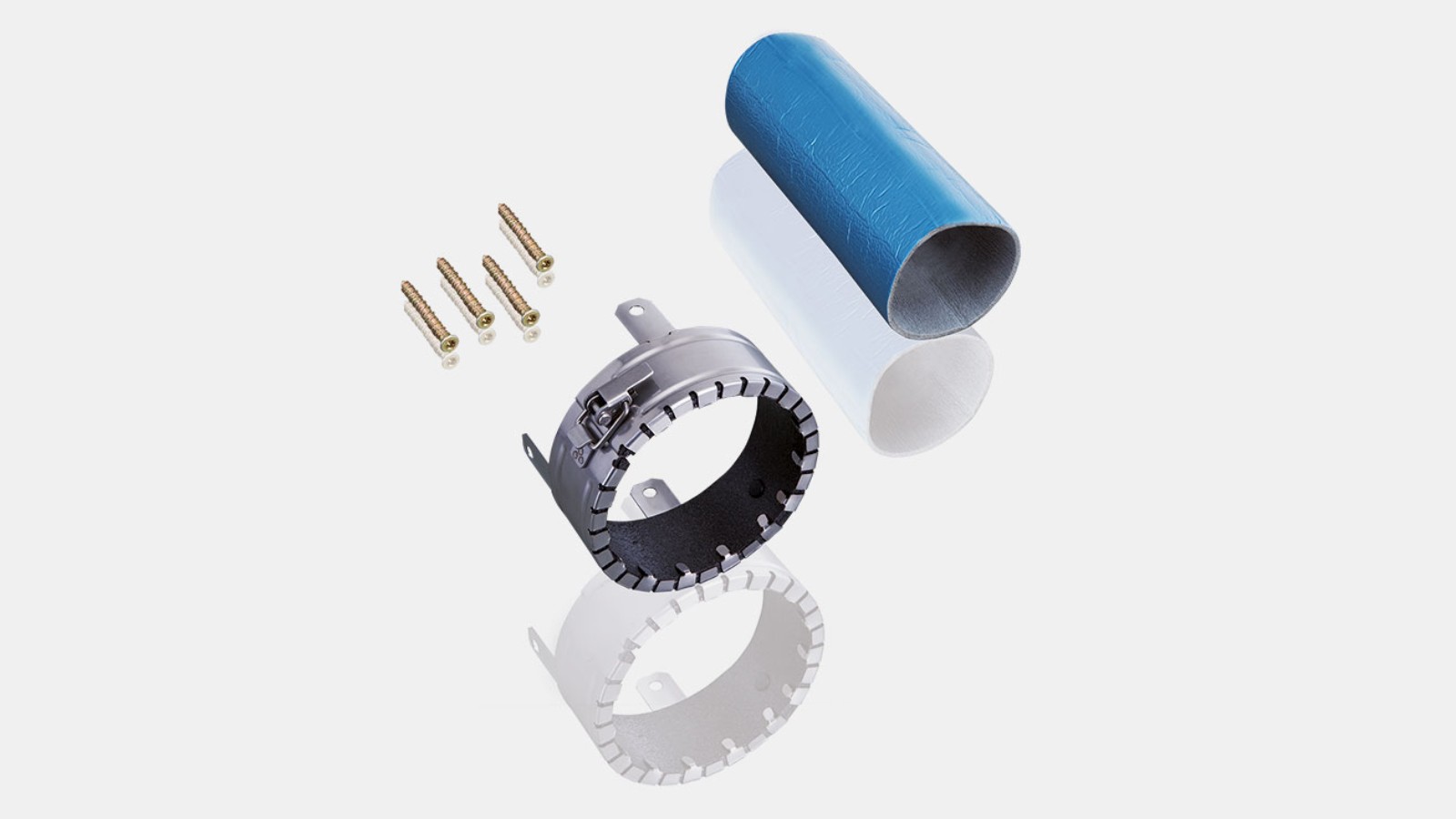

Brandschutz für Geberit PE
- Geberit bietet Brandschutzmanschetten bis Feuerwiderstandsklasse F 120 an
- Brandprüfungen wurden gemäß EN 1366-3 durchgeführt
- Baurechtliche Zulassung der Brandschutzmanschetten Geberit Rohrschott90 Plus EN für einen Feuerwiderstand von 30 bis 90 Minuten (ETA / ETB).
Technische Daten
Überblick
| Geberit PE | |
|---|---|
| Werkstoff | PE-HD |
| Längenausdehnungskoeffizient | 0,17 mm/(m K) |
| Aufnahme Längenausdehnung | Erfordert Langmuffe |
| Montagetemperatur | -20 bis 40 °C |
| Anwendungstemperatur Dauerbelastung | -20 bis 80 °C |
| Chemikalienresistenz | 95 % aller handelsüblichen Laugen, Säuren und Chemikalien |
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPD) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
Für Geberit PE sind Umweltproduktdeklarationen für Rohre und die gängigsten Formteile verfügbar:
Nützliche Planungstools
Schallschutztool
Bilden Sie Ihre spezifische Bausituation in nur wenigen Schritten grafisch nach und erhalten Sie automatisch die passenden Produktlösungen.
Geberit ProPlanner
Mit der Software können Sanitärinstallateure und Sanitärunternehmen ihre Projekte für Sanitärinstallation eigenständig planen. Mit Geberit ProPlanner gelingt die Planung einfach, präzise und schnell.
Rohrstatik nach ATV-DWVK-A 127
Statische Berechnung von erdverlegten Abwasserleitungen (Geberit HD-PE) nach ATV-DWVK-A 127 unter Berücksichtigung von Grabenabmessungen, Bodenbeschaffenheiten und Lasten.
