Sanitärraumplanung mit Geberit Badezimmer noch besser planen – mit Geberit
Zukunftssicher und nachhaltig gestalten
Die Planung und Umsetzung von modernen Bädern und Sanitäranlagen beinhaltet viele Herausforderungen, von der nutzungsorientierten Grundrissplanung und der Ausstattung von Sanitärräumen über technische Anforderungen bis hin zur fachgerechten Ausführung.
Grundlagen Sanitärraumplanung Installationssysteme
Installationssysteme sind heute allgemeingültiger Standard und bilden die Grundlage für die Gestaltung und die Ausstattung von Sanitärräumen. Sie bestehen aus einem Tragwerk mit den dazugehörigen bzw. passenden Montageelementen. Ergänzt werden diese mit Versorgungs- und Entwässerungsleitungen.
Die Varianten von Installationssystemen unterteilen sich in drei Bereiche:
Vorwandinstallation

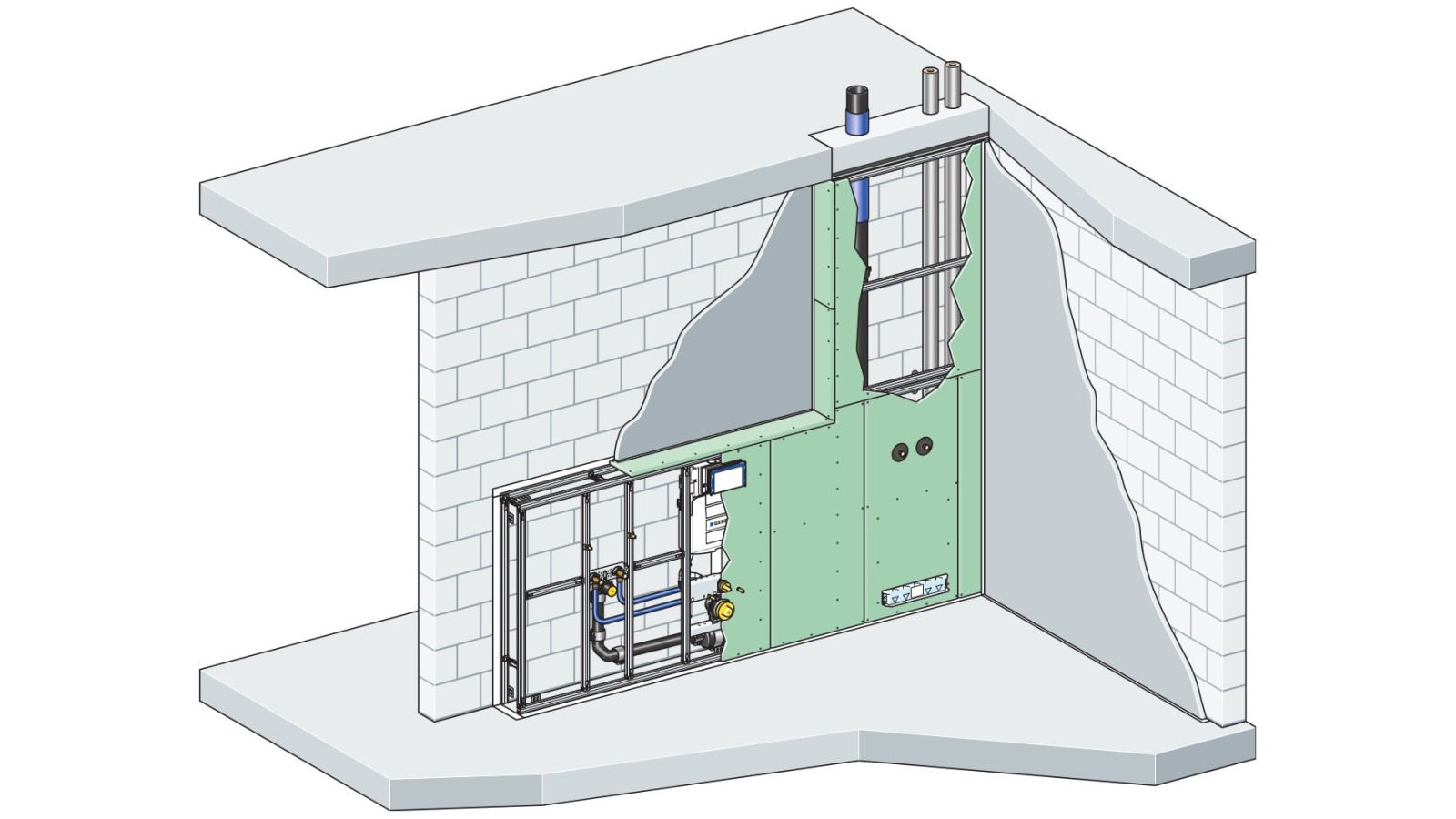

Vorwandinstallation
Unter einer Vorwandinstallation versteht man ein Installationssystem, welches vor einer Trennwand aufgebaut wird. Darin werden Montageelemente verbaut und Versorgungs- und Entwässerungsleitungen verfahren. Vorwände können in massiver Bauweise und in Leichtbauweise erstellt werden, sowie wahlweise teilhoch, raumhoch oder eine Kombination daraus sein. Des Weiteren können Schächte für stockwerksübergreifende Leitungen als Vorwand integriert werden. Geeignet sind:

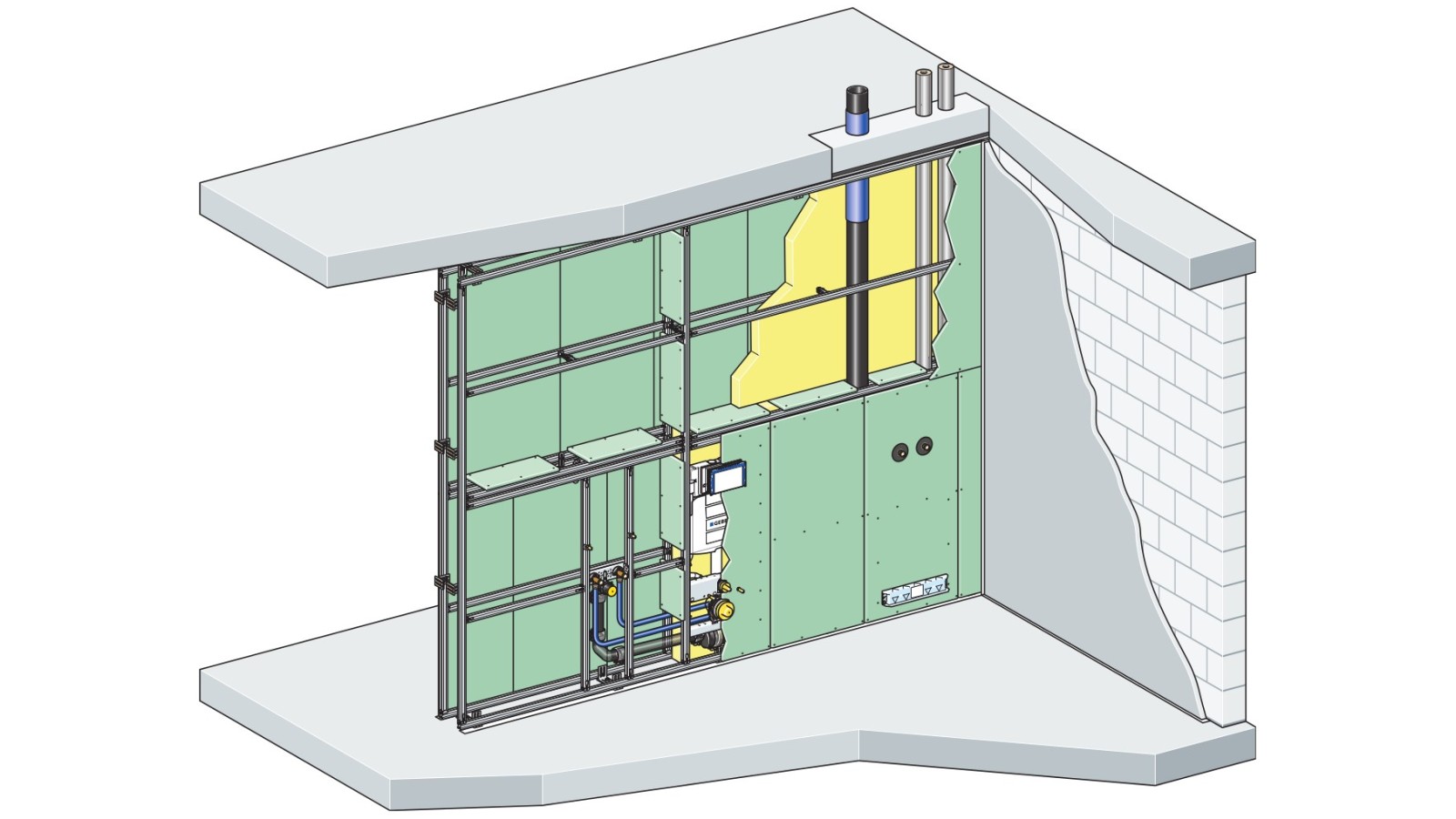

Inwandinstallation
Inwandinstallation
Alternativ zur Vorwandinstallation kann eine Inwandinstallation eingesetzt werden. Dabei befindet sich die Installationsebene mit Montageelementen und Rohrleitungen innerhalb der raumabschließenden Trennwand. Aufgrund des Platzbedarfs werden Wände mit Inwandinstallationen überwiegend in Leichtbauweise erstellt. Geeignete Installationssyssteme sind:
Freistehende Installationswand

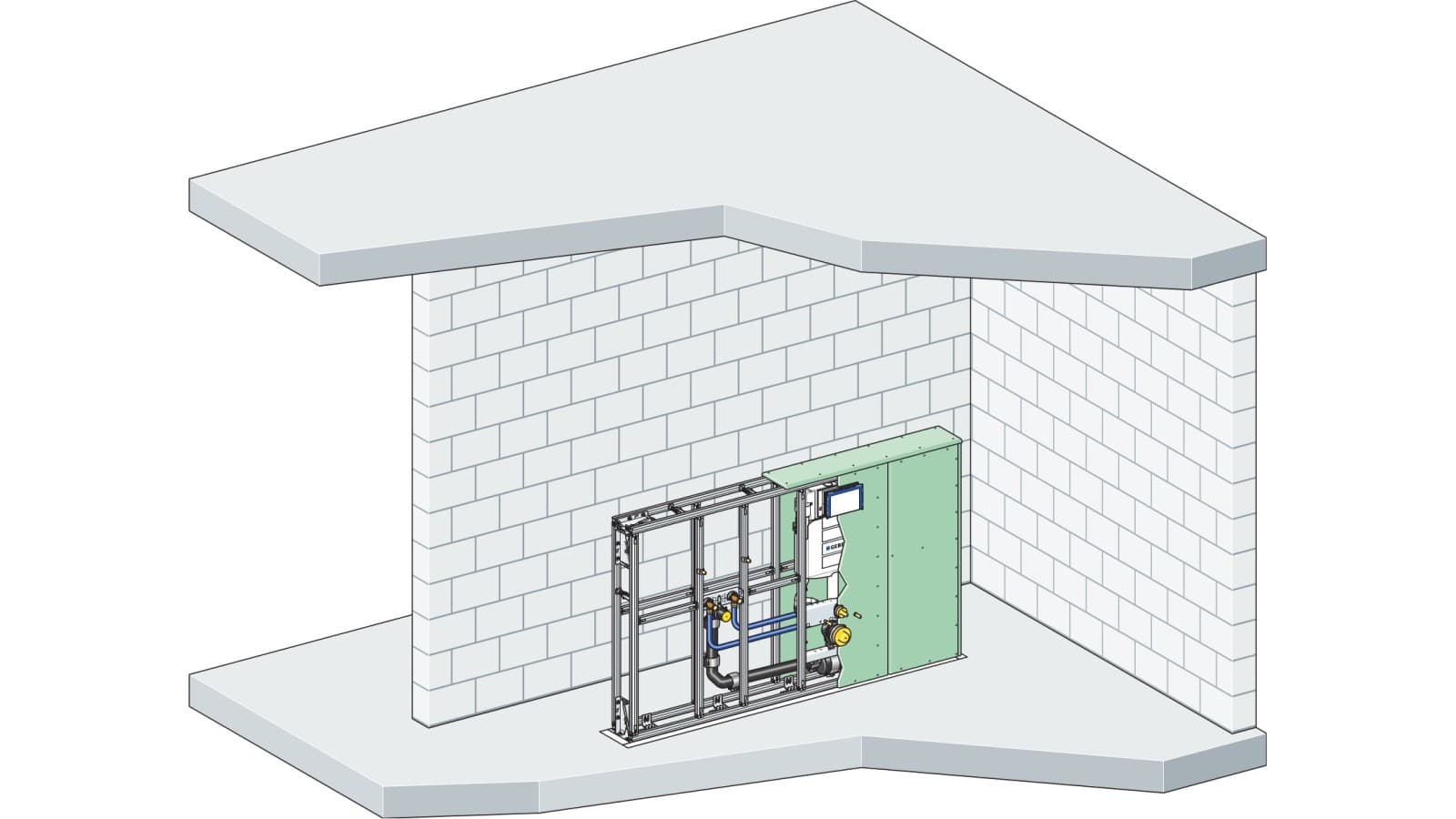

Freistehende Installationswand
Freistehende Installationswände werden vor allem zur Raumgestaltung in großzügigen Badezimmern genutzt. Sie können ausschließlich im Trockenbau, mit dafür geeigneten Systemen - wie Geberit GIS - erstellt werden. Sie stehen komplett als Insel frei im Raum oder sind einseitig an einer Wand angebunden. Bei frei im Raum stehenden Inseln werden die Versorgungs- und Entwässerungsleitungen durch den Fußboden oder in das darunterliegende Stockwerk geführt.
Baulicher Feuchtigkeitsschutz "Abdichtung von Sanitärräumen" Allgemeine Anforderungen
Die Bauordnungen der Bundesländer schreiben vor, Bauwerke und Bauteile so zu planen und auszuführen, dass weder Schäden noch unzumutbare Belästigungen durch Wasser oder Feuchtigkeit entstehen. Das bedeutet, dass die Bausubstanz durch geeignete Abdichtungsmaßnahmen zu schützen ist. Im Zusammenspiel mit keramischen Belägen haben sich in der Praxis über viele Jahrzehnte die sogenannten Verbundabdichtungen bewährt. Diese wurden bisher in verschiedenen Merkblättern des ZDB, BEB oder des Steinmetzverbandes beschrieben.

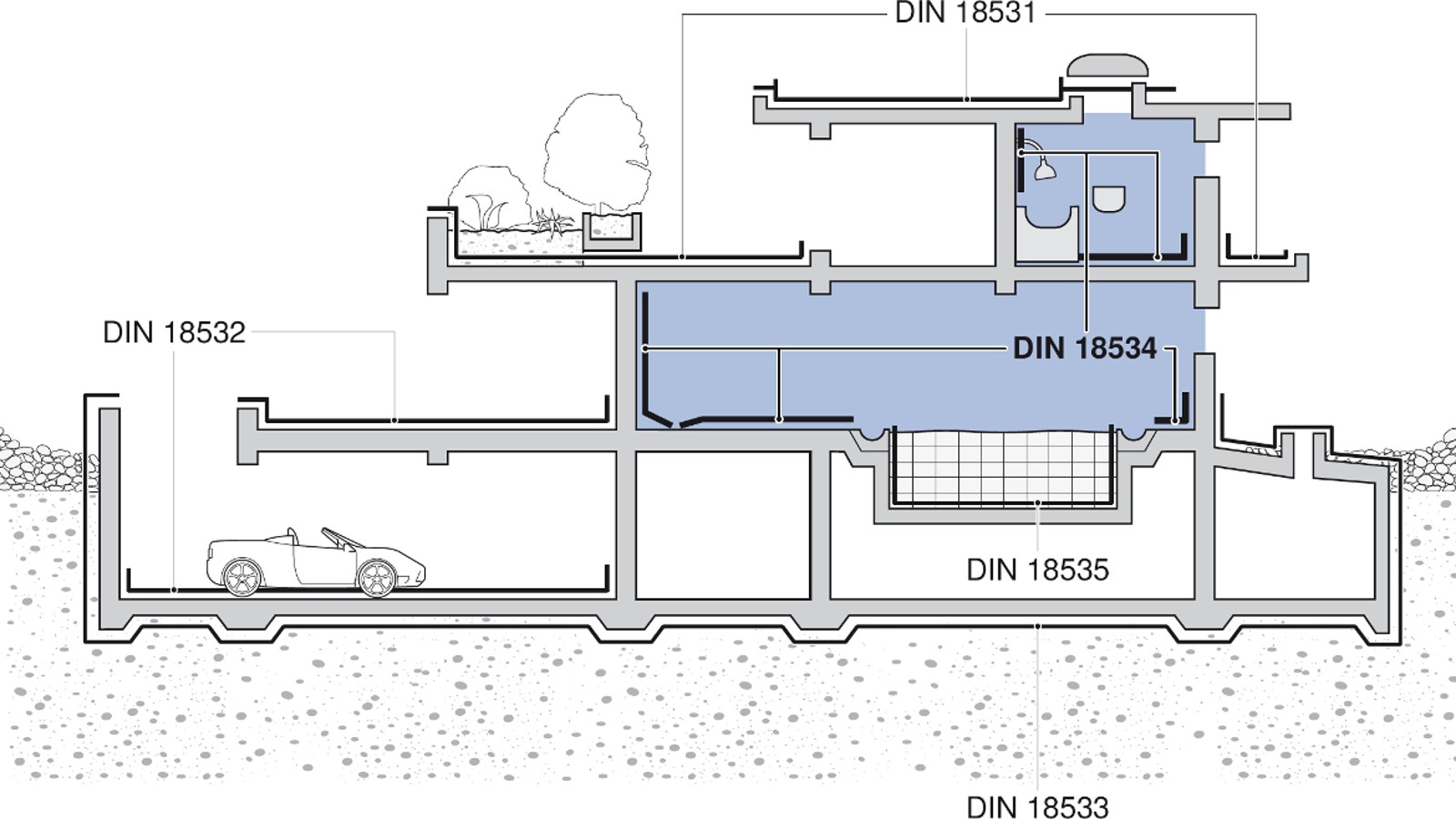

2010 wurde der Beschluss gefasst die Abdichtungsnorm DIN 18195 in die jeweiligen Anwendungsbereiche aufzuteilen. Für die Abdichtung von Innenräumen gilt die DIN 18534.
Abdichten von Abläufen bodenebener Duschen
Die erforderliche Entwässerung der abzudichtenden Fläche ist entsprechend DIN EN 12056 und DIN 1986-100 zu planen. Bei der Planung ist zu beachten, dass abhängig von Lage, Zulaufmenge und Leistungsvermögen des Ablaufes sowie des Gefälles ein Aufstau entstehen kann. Die sich daraus ergebende Aufbauhöhe des Fußbodens ist bei der Planung des Rohbaus zu berücksichtigen.

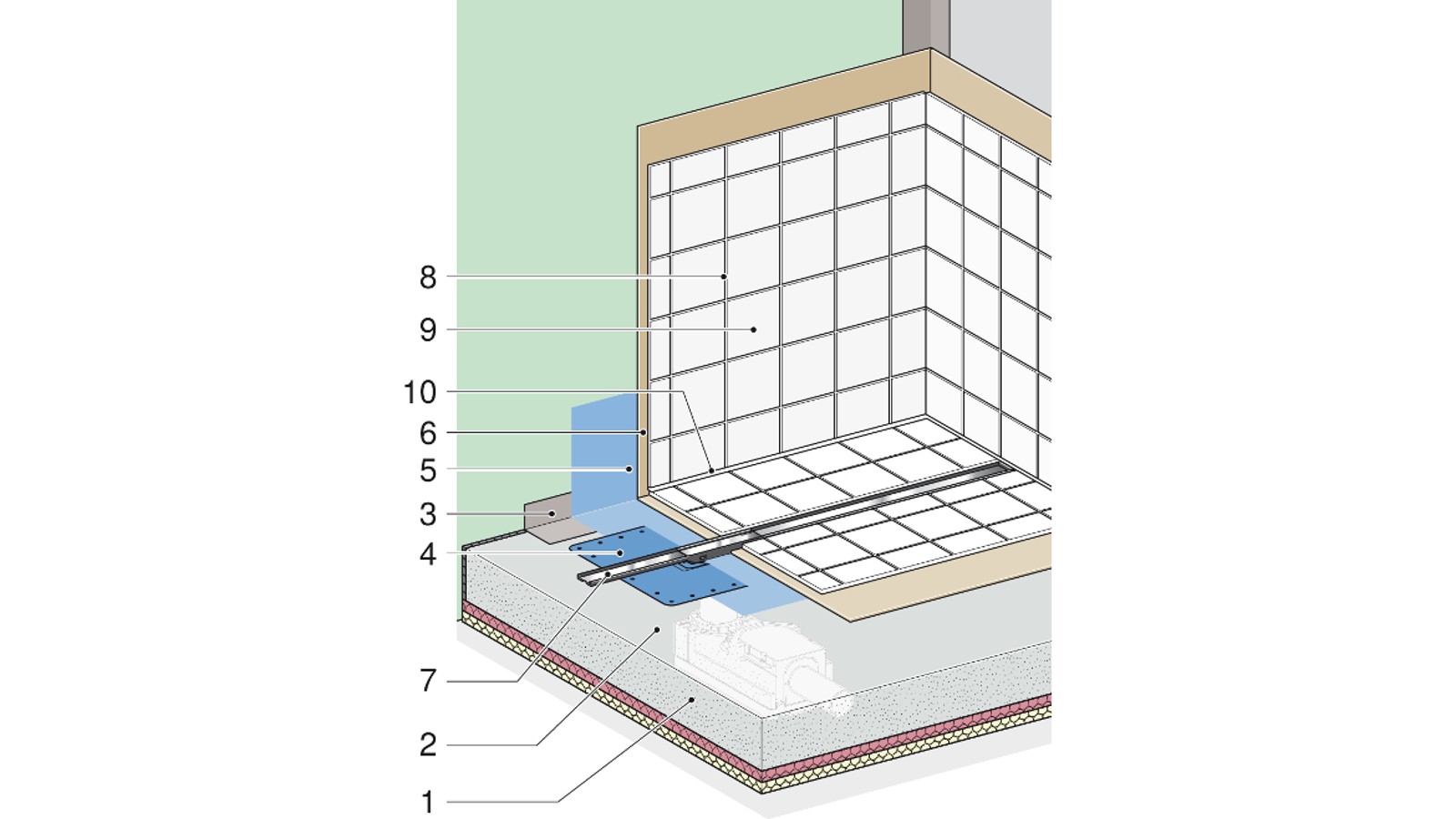

Abdichtung Geberit Duschrinne CleanLine
1 Estrich
2 Grundierung
3 Dichtbänder
4 Geberit Abdichtvlies
5 Flächenabdichtung im kompletten Duschbereich
6 Dünnbett Fliesenkleber
7 CleanLine Duschrinne
8 Zementärer Fugenmörtel
9 Fliesen
10 Elastische Dichtfuge

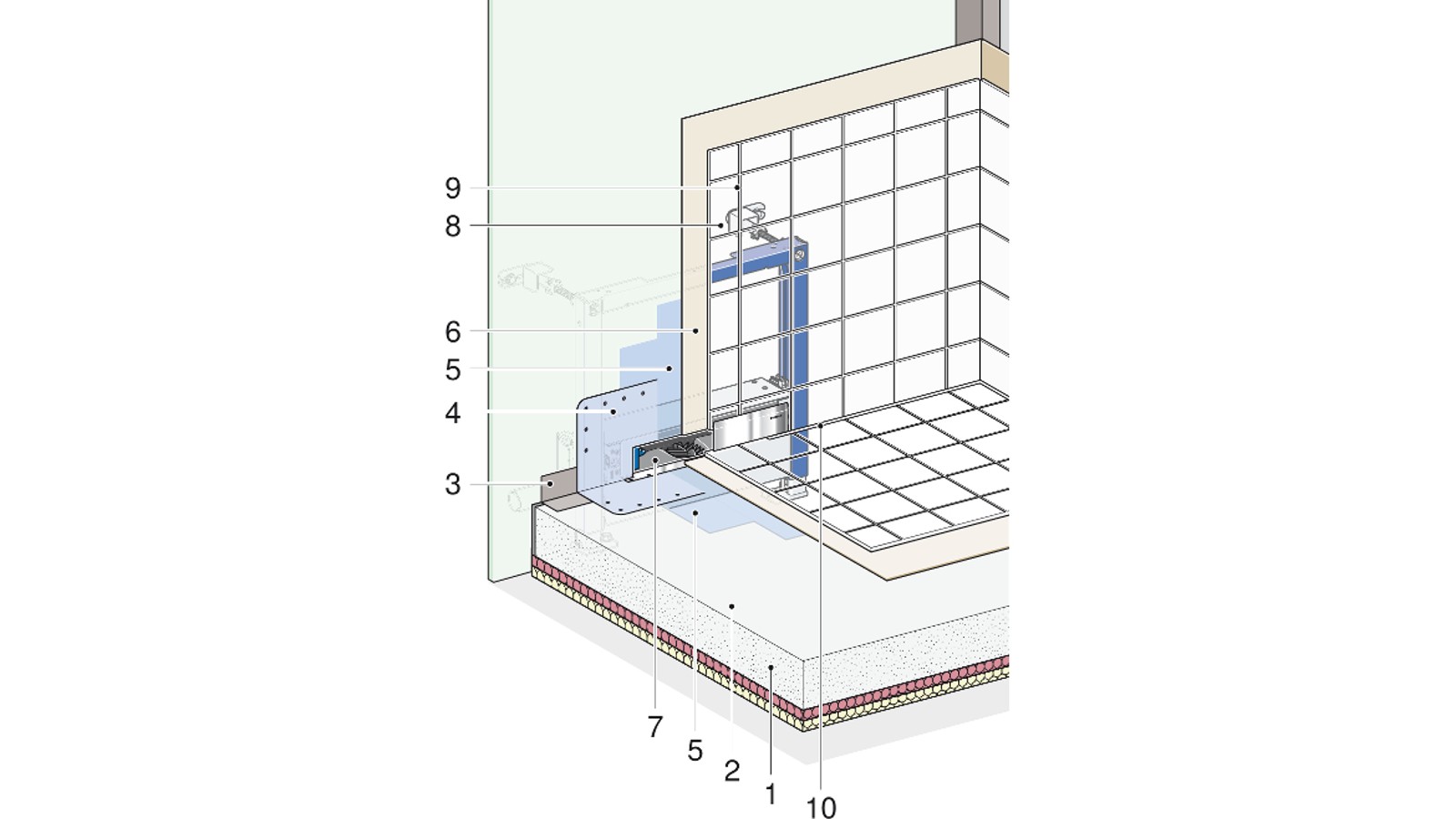

Abdichtung Geberit Wandablauf
1 Estrich
2 Grundierung
3 Dichtbänder
4 Geberit Abdichtvlies
5 Flächenabdichtung im kompletten Duschbereich
6 Dünnbett Fliesenkleber
7 Geberit Duschelement
8 Zementärer Fugenmörtel
9 Fliesen
10 Elastische Dichtfuge

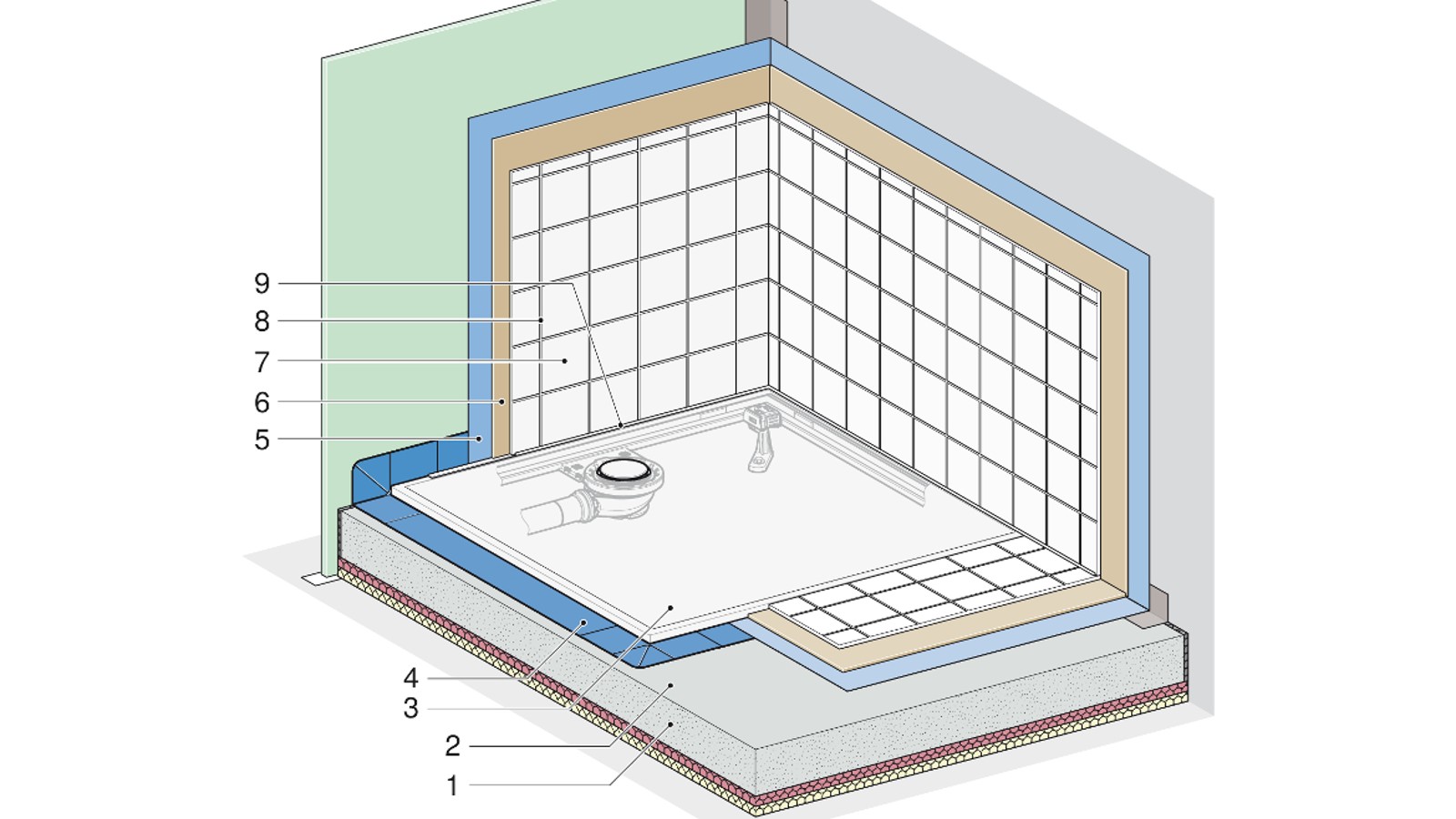

Abdichtung Geberit Duschfläche Setaplano
1 Estrich
2 Grundierung
3 Geberit Duschfläche Setaplano
4 Geberit Abdichtvlies werkseitig dicht mit der Geberit Duschfäche Setaplano verbunden
5 Flächenabdichtung
6 Flexibler Dünnbettmörtel
7 Belag / Fliesen
8 Zementärer Fugenmörtel
9 Elastische Fugenverfüllung (Silicon)
Elektroinstallation im Badezimmer
Die DIN VDE 0100-701 Ausgabe 2008-10 gilt für Räume, die dem Baden und/oder Duschen von Personen dienen und fest angeordnete Bade- und/oder Duscheinrichtungen haben. Dazu zählen auch Räume mit fabrikfertigen Bade-, Dusch- oder Whirlpooleinrichtungen oder mit Duschplätzen ohne Wanne.
Werden strombasierende Funktionen der Sanitärtechnik frühzeitig in der Elektroplanung berücksichtigt, können spätere Nach- oder Umrüstung von Einrichtungsgegenständen ohne große Umbaumaßnahmen realisiert werden, z.B. ein Geberit AquaClean Dusch-WC oder eine Geberit WC-Steuerung mit elektronischer Spülauslösung.

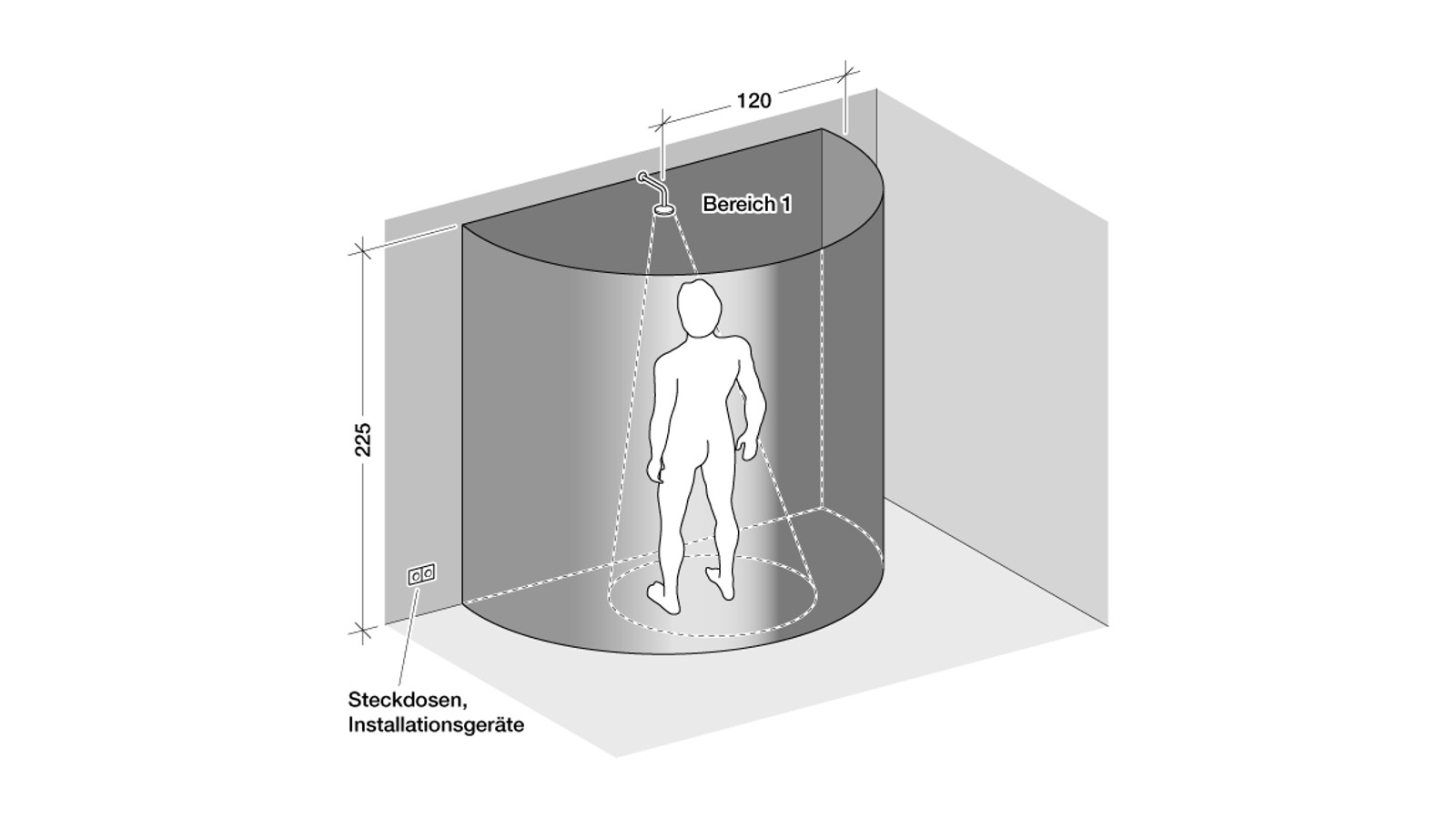

Installationszonen Bereich der bodenebenen Dusche
Bereich 0 entspricht dem Inneren der Bade- oder Duschwanne. Bei Duschen ohne Wanne entfällt Bereich 0. Hier dürfen keine elektrischen Installationsgeräte errichtet werden.
Bereich 1 wird begrenzt durch die Oberfläche des Fertigfußbodens und mindestens 225 cm darüber, sowie über die waagrechte Fläche in Höhe des höchsten, fest angebrachten Brausekopfes bzw. Wasserauslasses und die senkrechten Flächen an den Außenkanten der Bade- oder Duschwanne in einem Abstand von 120 cm vom Mittelpunkt des festangebrachten Brausekopfes bzw. Wasserauslasses.

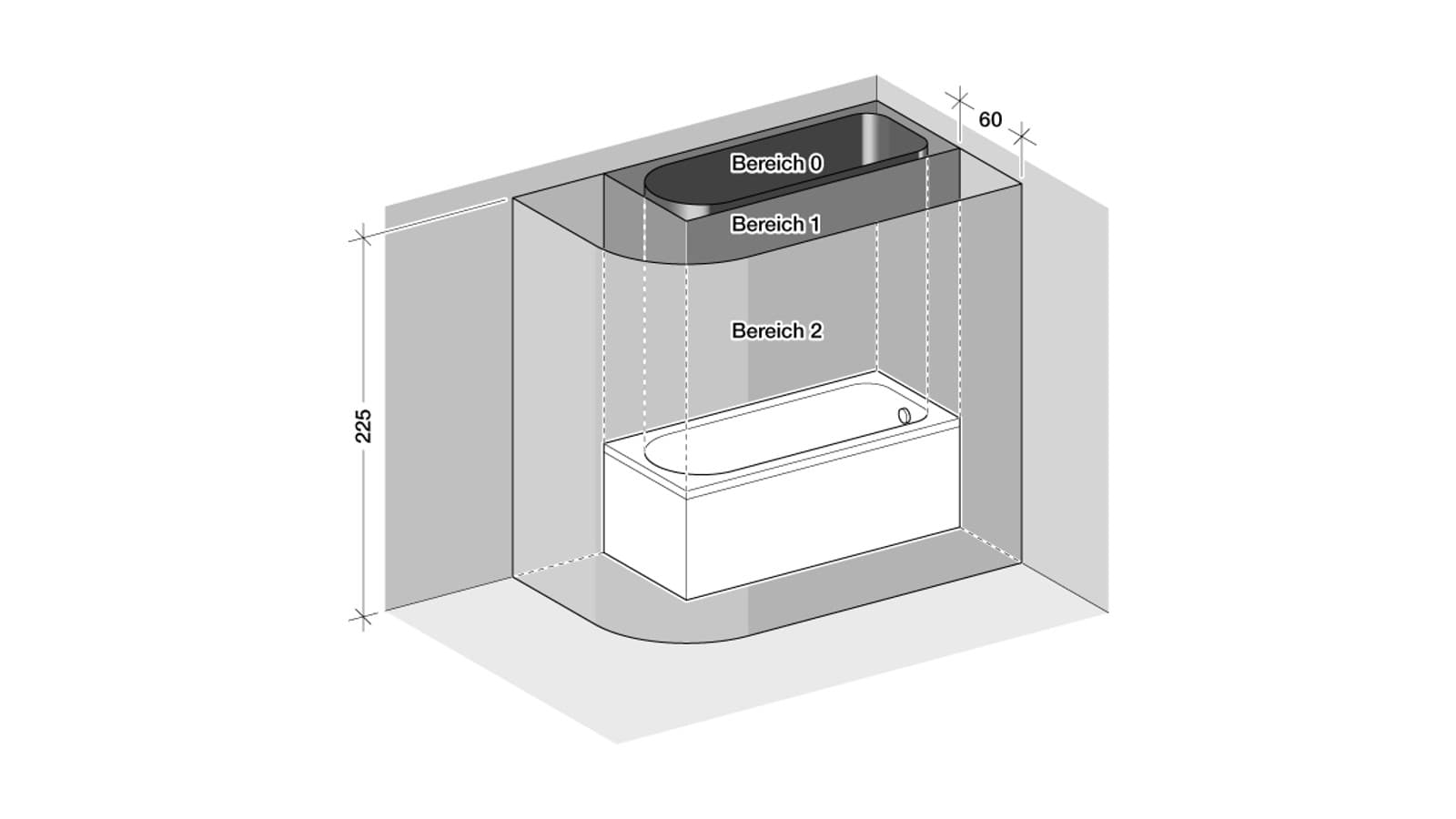

Installationszonen Bereich der Bade-& Duschwannen
Bereich 2 wird begrenzt durch die Oberfläche des Fertigfußbodens und mindestens 225 cm darüber, sowie durch die waagrechte Fläche in Höhe des höchsten, fest angebrachten Brausekopfes bzw. Wasserauslasses sowie die senkrechten Flächen in 60 cm Abstand zu denen von Bereich 1. Für Duschen ohne Wanne ist Bereich 2 nicht festgelegt. In Bereich 2 dürfen alle elektrischen Betriebsmittel/Verbrauchsmittel mit mindestens Schutzart IPX4 errichtet werden.

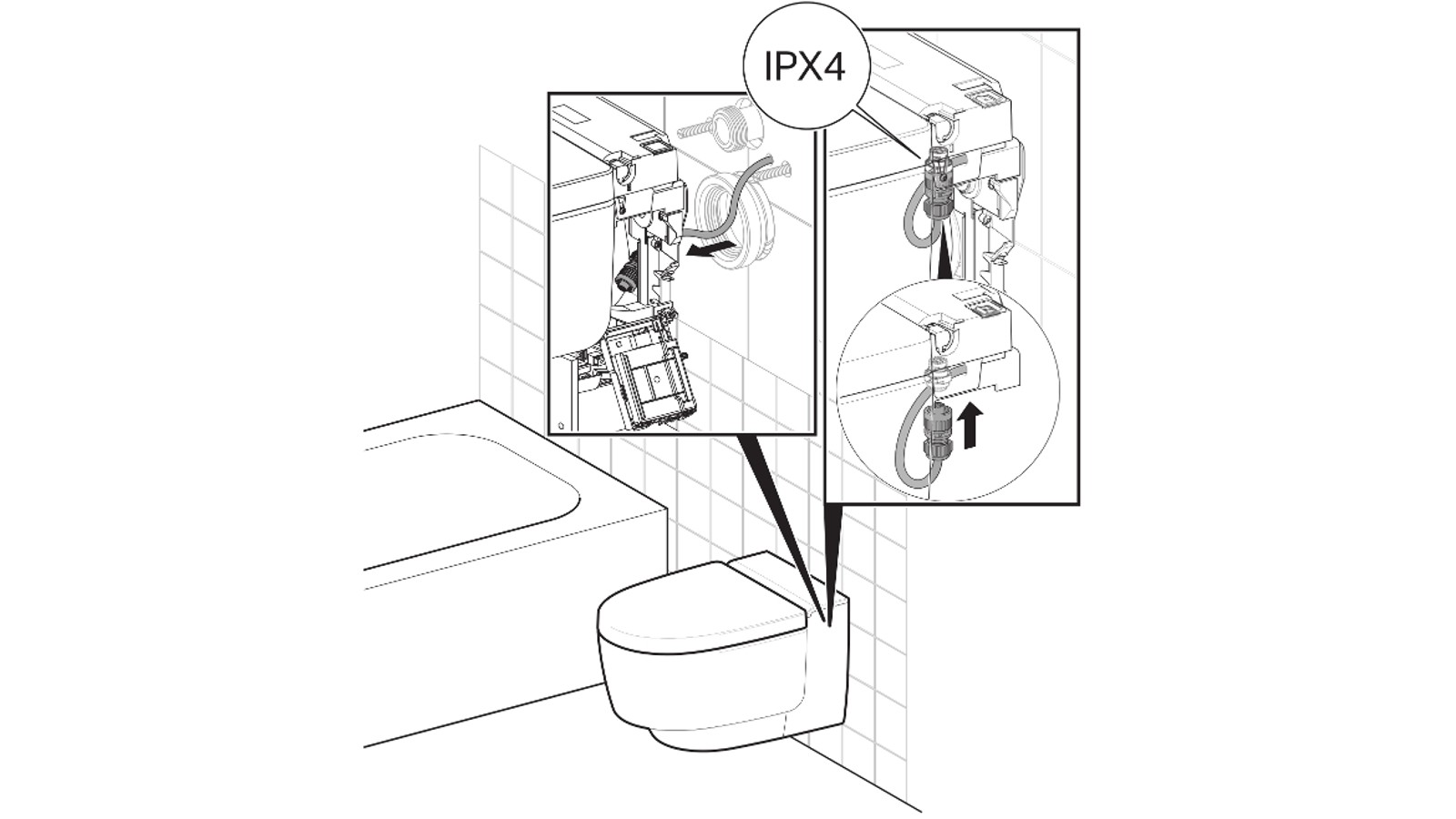

Geberit AquaClean Dusch-WC - IPX4 Anschluss
Ist der Elektroanschluss nur in Bereich 2 möglich, kann die Elektroversorgung des Geberit AquaClean Dusch-WC als fester Anschluss erfolgen, über eine IPX4 Verbindungs- und Anschlussdose. Fester Anschluss über Verbindungsdose oder Gerätestecker mindestens IPX4 (Geberit AquaClean darf näher als 60 cm zum Wannenrand sein).

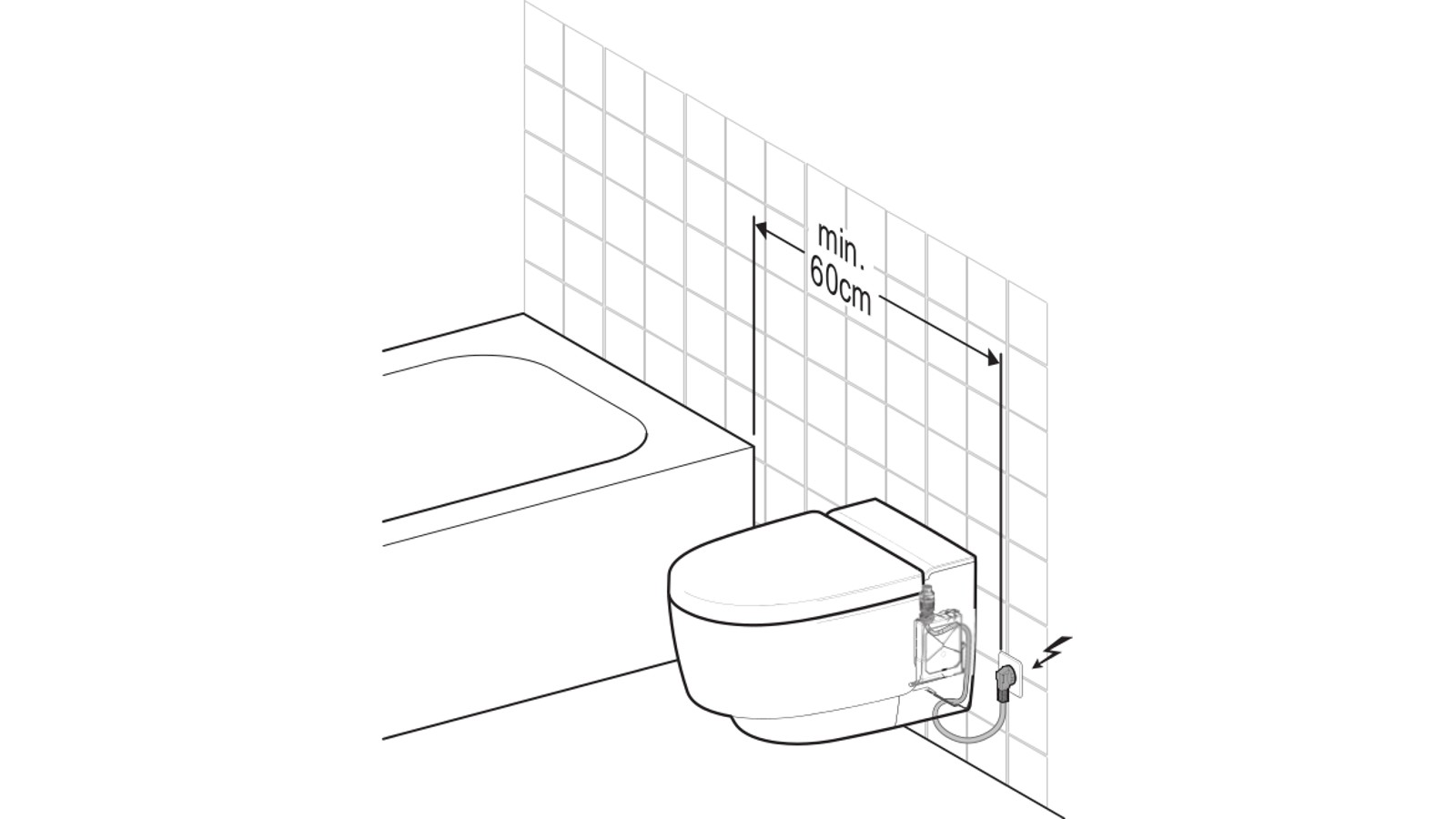

Geberit AquaClean Dusch-WC - Plazierung Steckdose
Geberit AquaClean WC-Aufsätze und Komplettanlagen entsprechen der Schutzart IPX4 und dürfen im Bereich 2 errichtet werden. Die dazugehörige Steckdose ist so anzuordnen, dass sie außerhalb der Bereiche 0–2 liegt (Abstand vom Wannenrand mindestens 60 cm).
Planung von barrierefreien Sanitärräumen
Immer mehr ältere Menschen möchten möglichst lange selbstbestimmt in den eigenen 4 Wänden leben, selbst wenn ihre körperlichen oder geistigen Fähigkeiten nachlassen. Die Wohnqualität bestimmt dann auch die Lebensqualität. Besonders bei nachlassender Beweglichkeit entwickelt sich die Wohnung allmählich zum Lebensmittelpunkt. Eine barrierefreie Badgestaltung sorgt für mehr Selbständigkeit bei der täglichen Körperhygiene und steigert die Lebensqualität.
Bodenebene Duschen & Badewannen
Bodenebene Duschen
Geberit bietet verschiedene Lösungen zur Entwässerungen von bodenebenen Duschplätzen an. Erfahren Sie mehr dazu auf unserer Produktübersichtsseite:

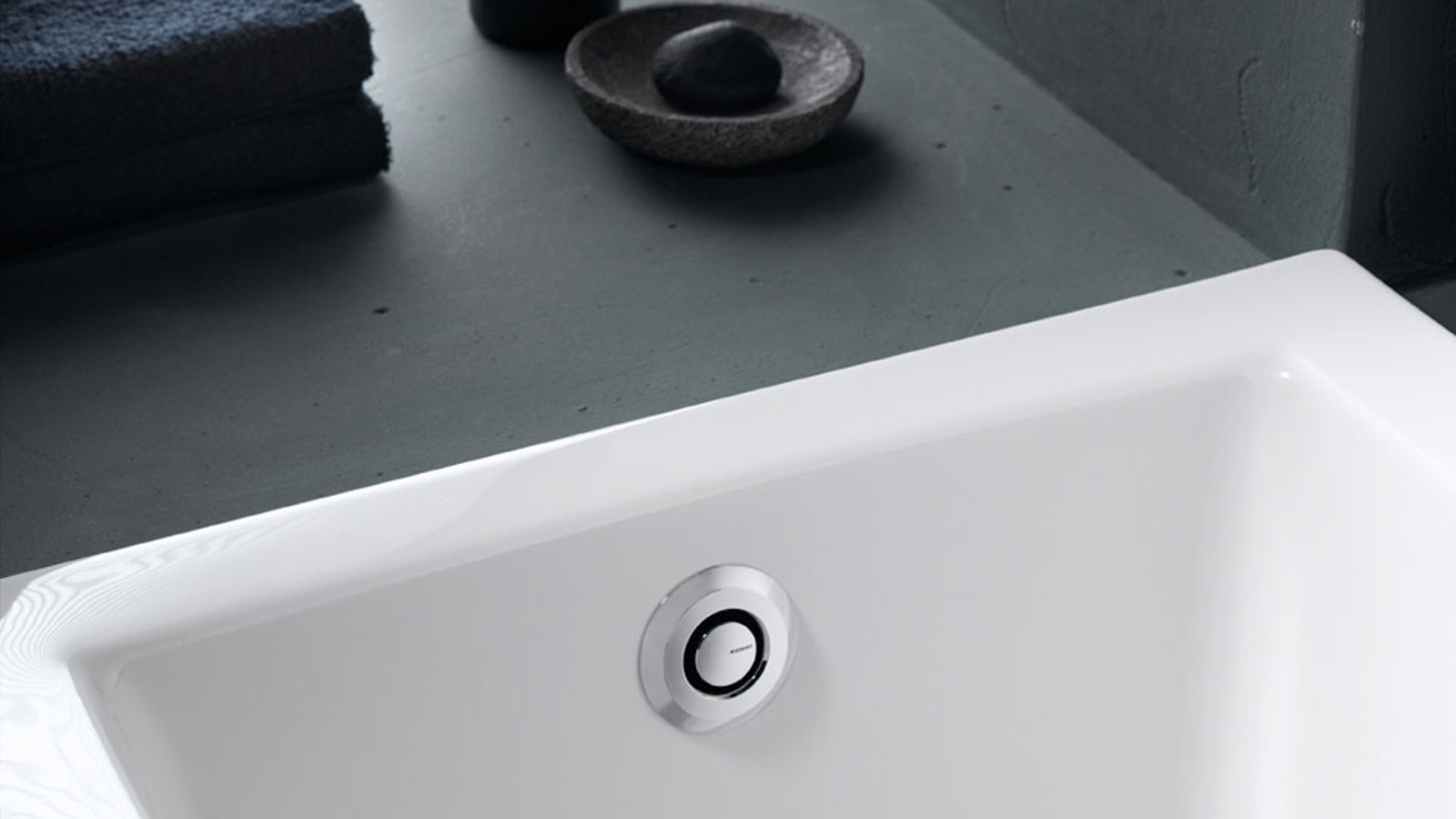

Geberit Badewannenabläufe
Drehen am Ablaufknopf der Badewanne kann bei eingeschränkter Beweglichkeit zum Problem werden. Einfacher geht es mit Geberit PushControl, einfach per Knopfdruck öffnen und schließen.

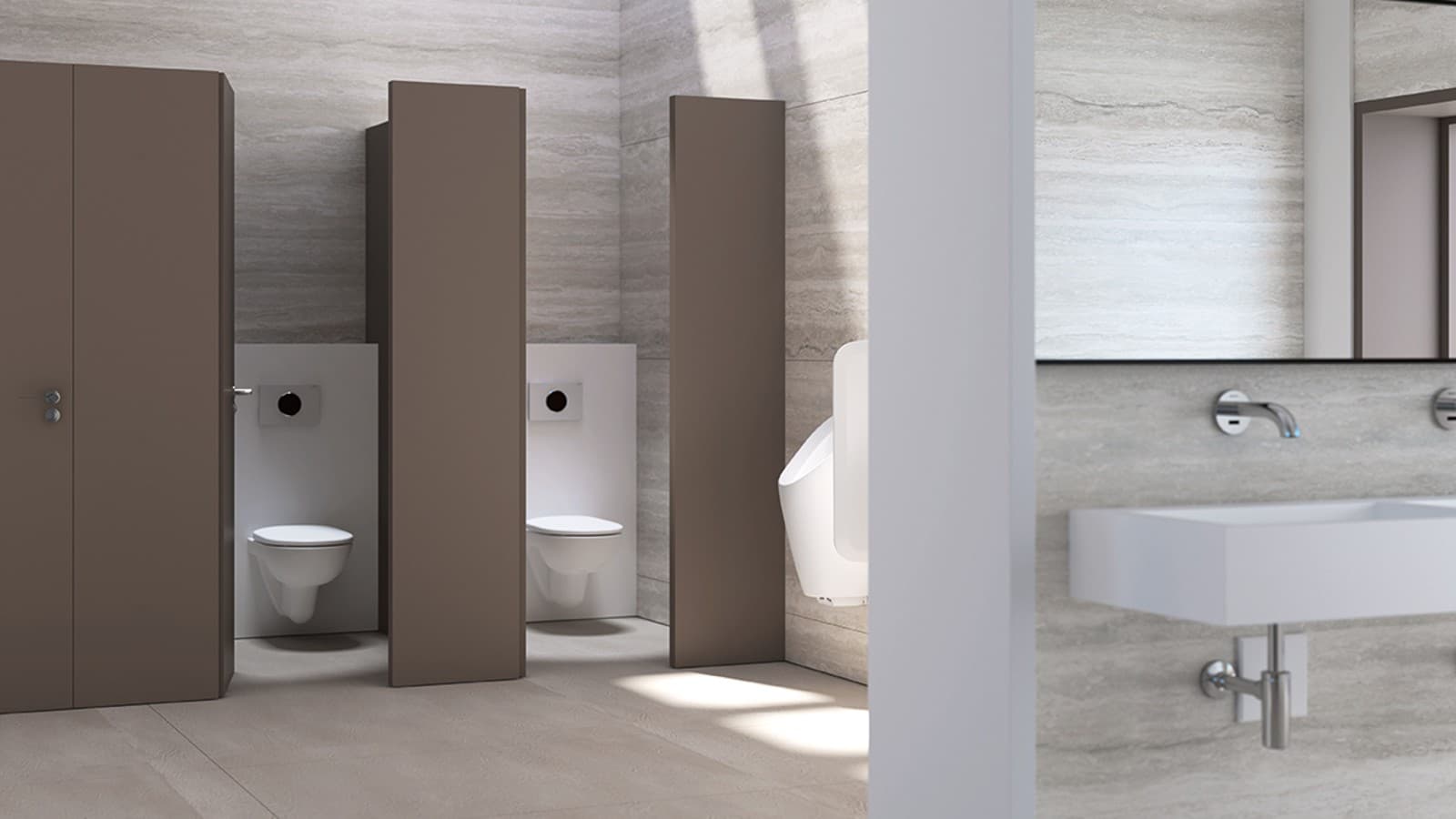

Barrierefreie WC-Lösungen

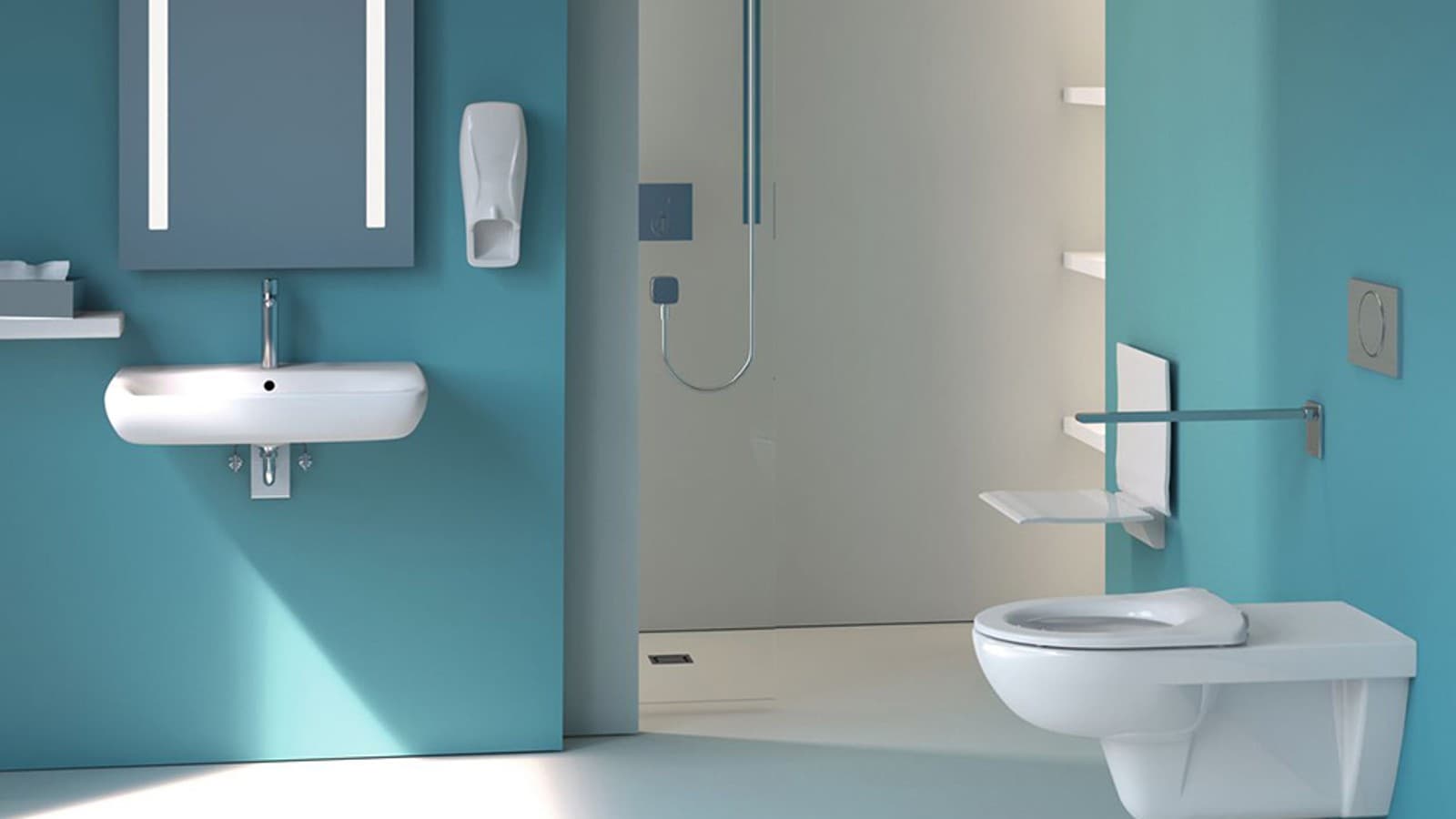

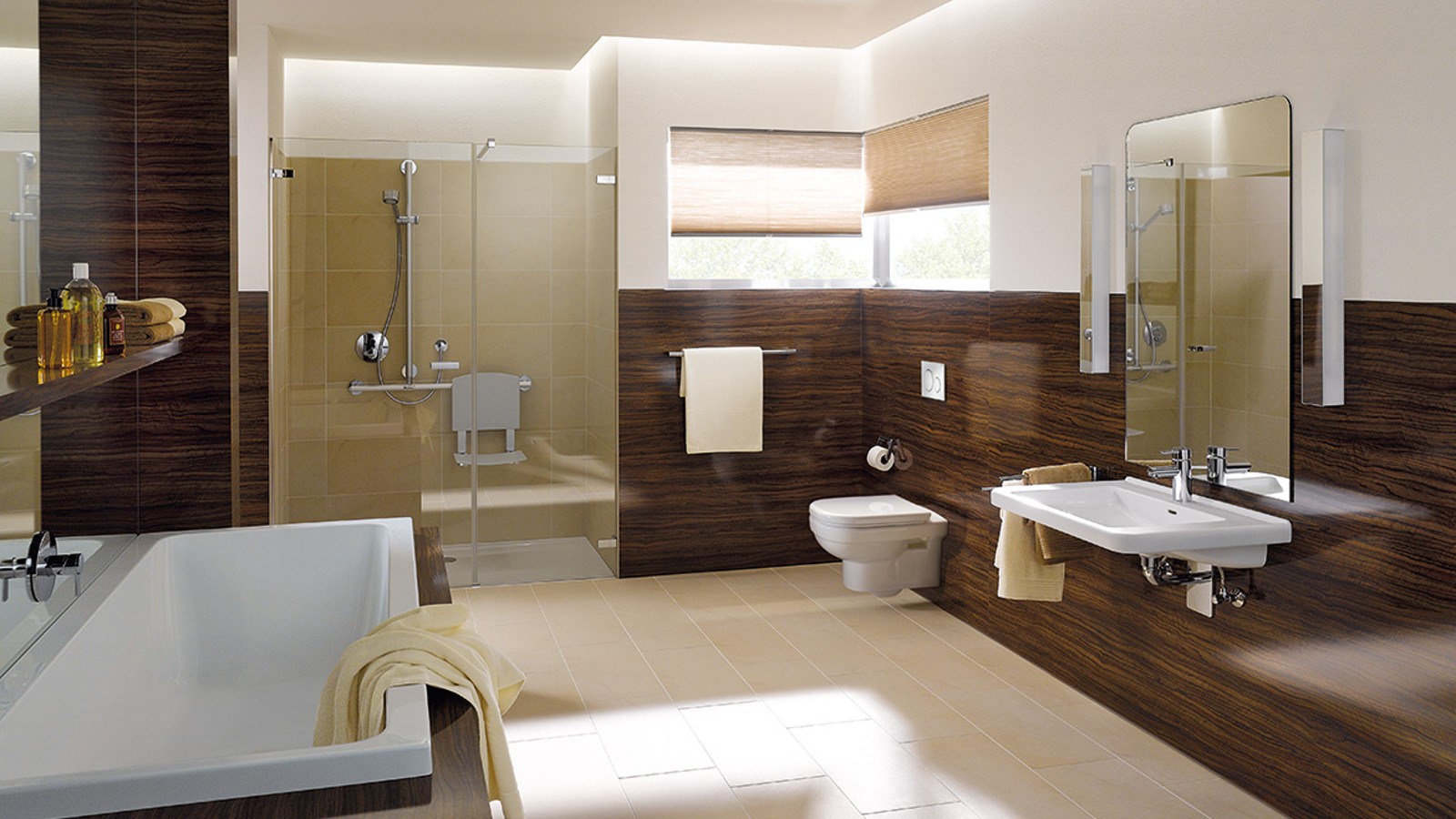

Geberit Renova Comfort
Die WC-Vielfalt von Renova Comfort vereint Sicherheit und Komfort für unterschiedliche Bedürfnisse. Die WCs sind mit großer Ausladung für leichtes Übersetzen vom Rollstuhl erhältlich.
Geberit AquaClean
Die Reinigung mit einem sanften Wasserstrahl macht Geberit AquaClean zur idealen Körperpflege-Ergänzung. Die Benutzer können sich ohne belastende Bewegungen reinigen.
Geberit WC-Steuerungen
Geberit bietet zahlreiche Lösungen für fast alle Anforderungen im Bereich barrierefreier und berührungloser WC-Steuerungen und Fernbetätigungen.
Barrierefreie Waschtisch-Lösungen

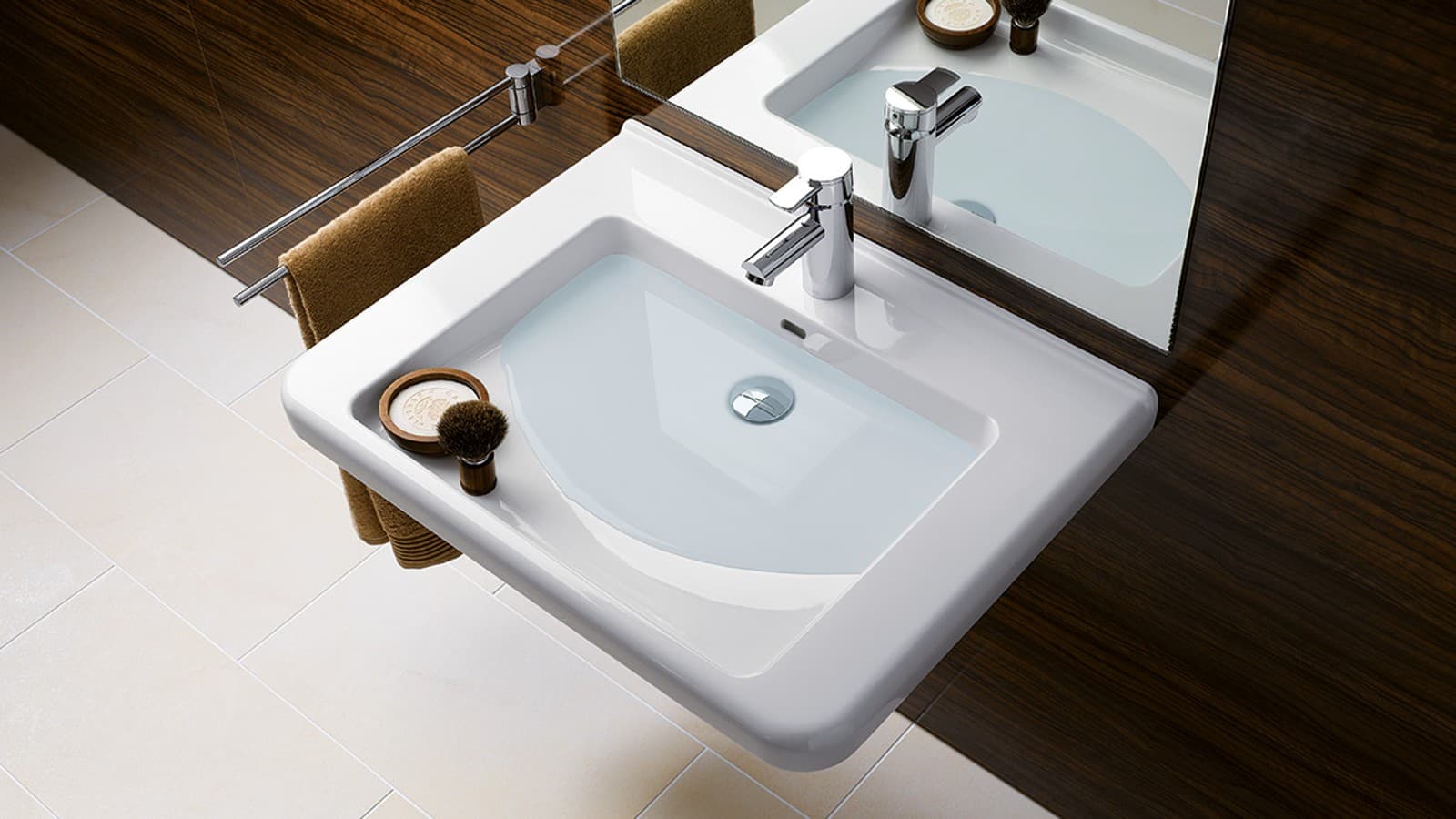

Geberit Renova Comfort
So leicht kann es gelingen, auch bei eingeschränkter Beweglichkeit weniger abhängig von fremder Hilfe zu bleiben. Unterfahrbare Waschtische in zwei Varianten machen es angenehm möglich, sich auch im Sitzen bequem zu waschen und zu pflegen.

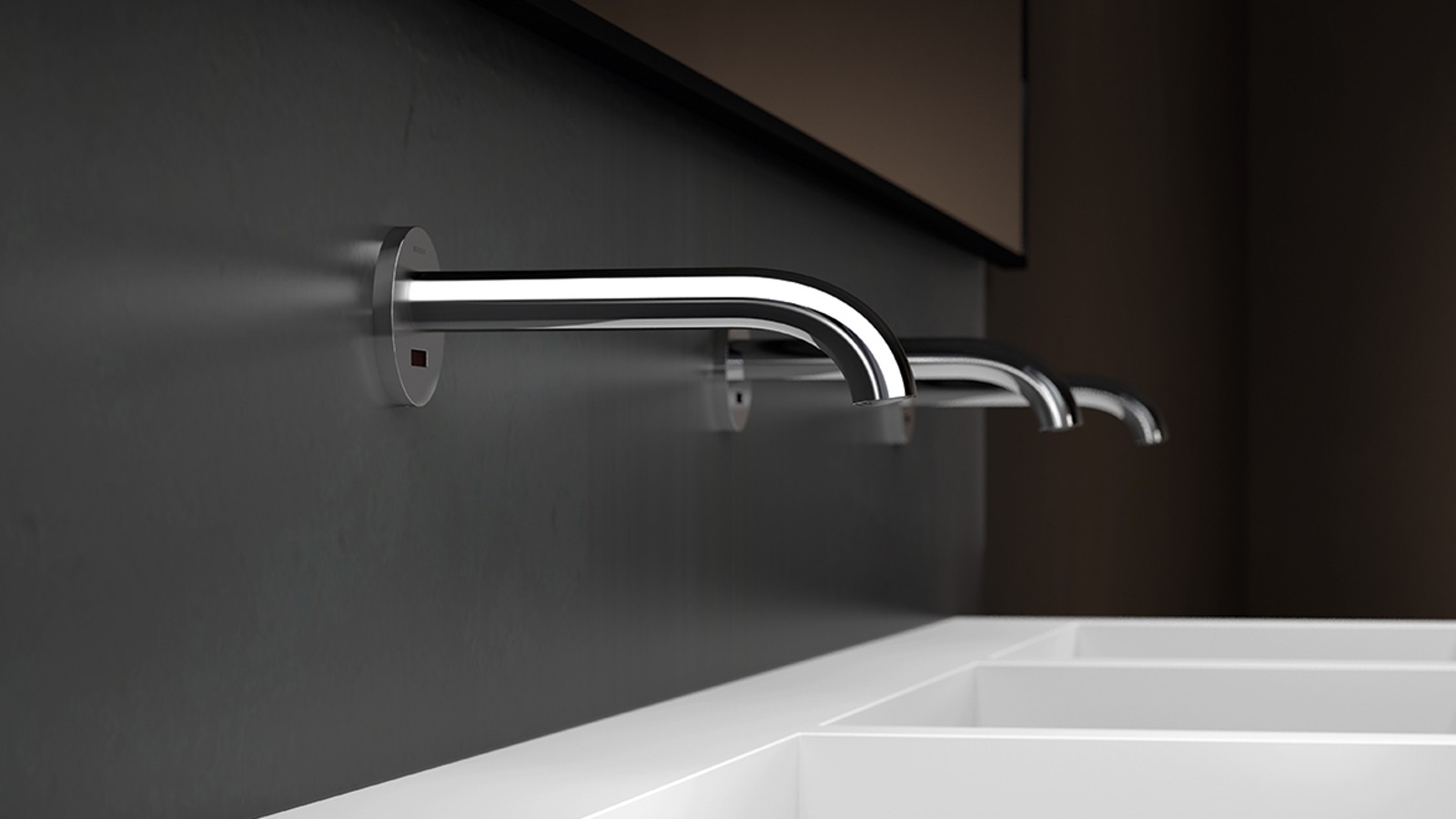

Geberit Armaturensystem
Die Geberit Waschtischarmaturen für das barrierefreie Bad arbeiten berührungslos und zuverlässig und überzeugen durch ihr schlankes Design.

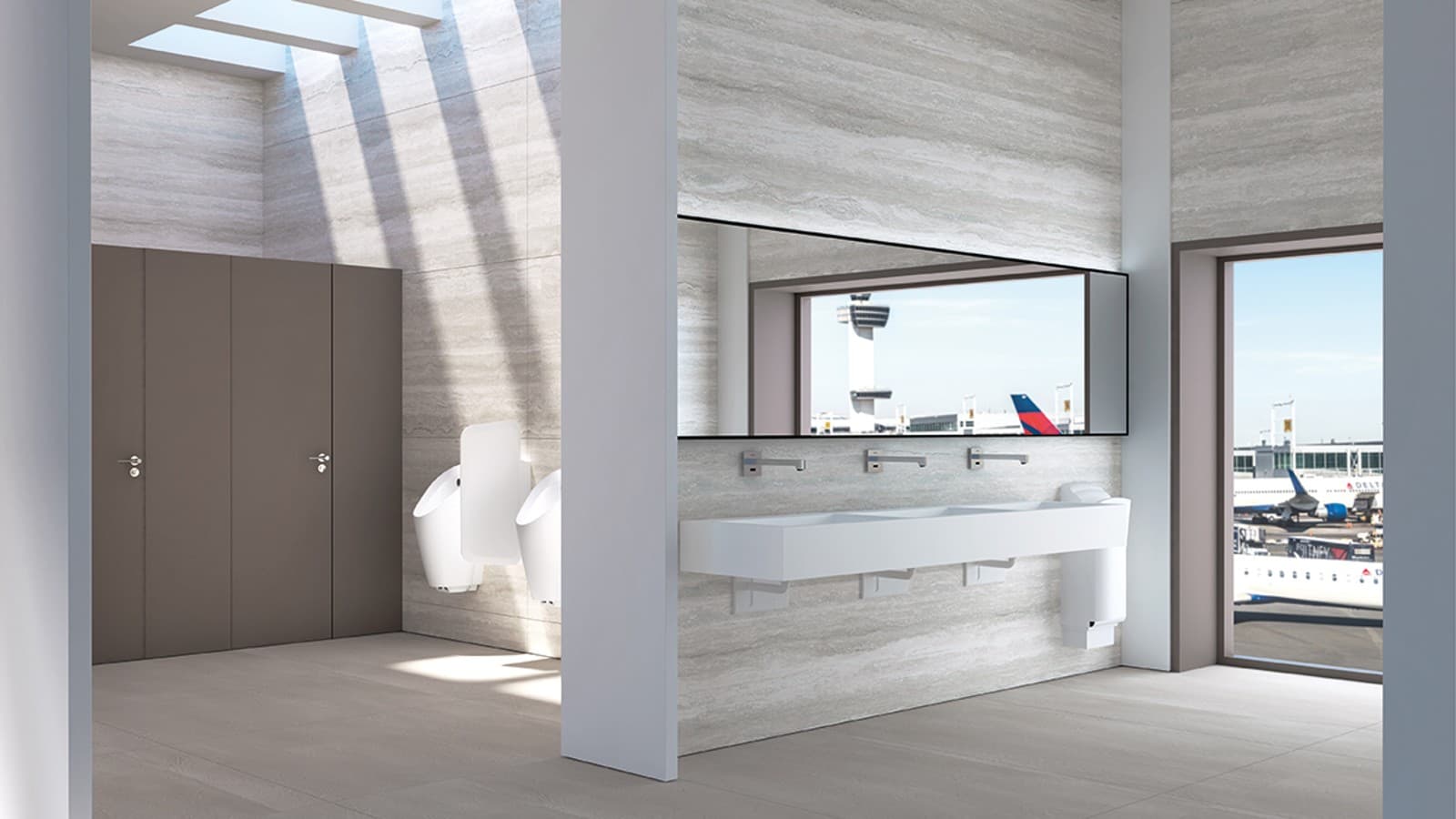

Geberit Siphons für Waschtische
Geberit Siphons für Waschtische bieten eine ästhetische, komfortable und barrierefreie Lösung für die Entwässerung des Waschtisches. Durch die Platzierung des Siphonbogens in der Vorwandinstallation bietet der Unterputz-Siphon mehr Beinfreiheit und macht den Waschtisch auch mit Rollstuhl unterfahrbar.
Gestaltung und Ausstattung von Sanitärräumen Oberflächen und Hygiene im sanitären Bereich
Durchschnittlich verbringt jeder Mensch knapp drei Jahre seines Lebens im Badezimmer. Daher ist es nicht unwesentlich das Thema Hygiene bei Einrichtung und Planung des Badezimmers zu bedenken. Das Badezimmer steht mehr als jeder andere Raum in engem Zusammenhang mit Feuchtigkeit und Wärme. Damit bietet es den optimalen Nährboden für Schimmel und Bakterien. Als Ort der Hygiene soll das Badezimmer prinzipiell für Sauberkeit stehen.
Geberit KeraTect® Spezialglasur
KeraTect® Spezialglasur
Die Geberit KeraTect® Spezialglasur sorgt für einen langjährigen Schutz der Keramikoberflächen.
Eigenschaften
- Nahezu porenfrei und extrem glatt
- Schmutzabweisend, hygienisch und sauber
- Sehr pflegeleicht
- Langlebig und kratzfest

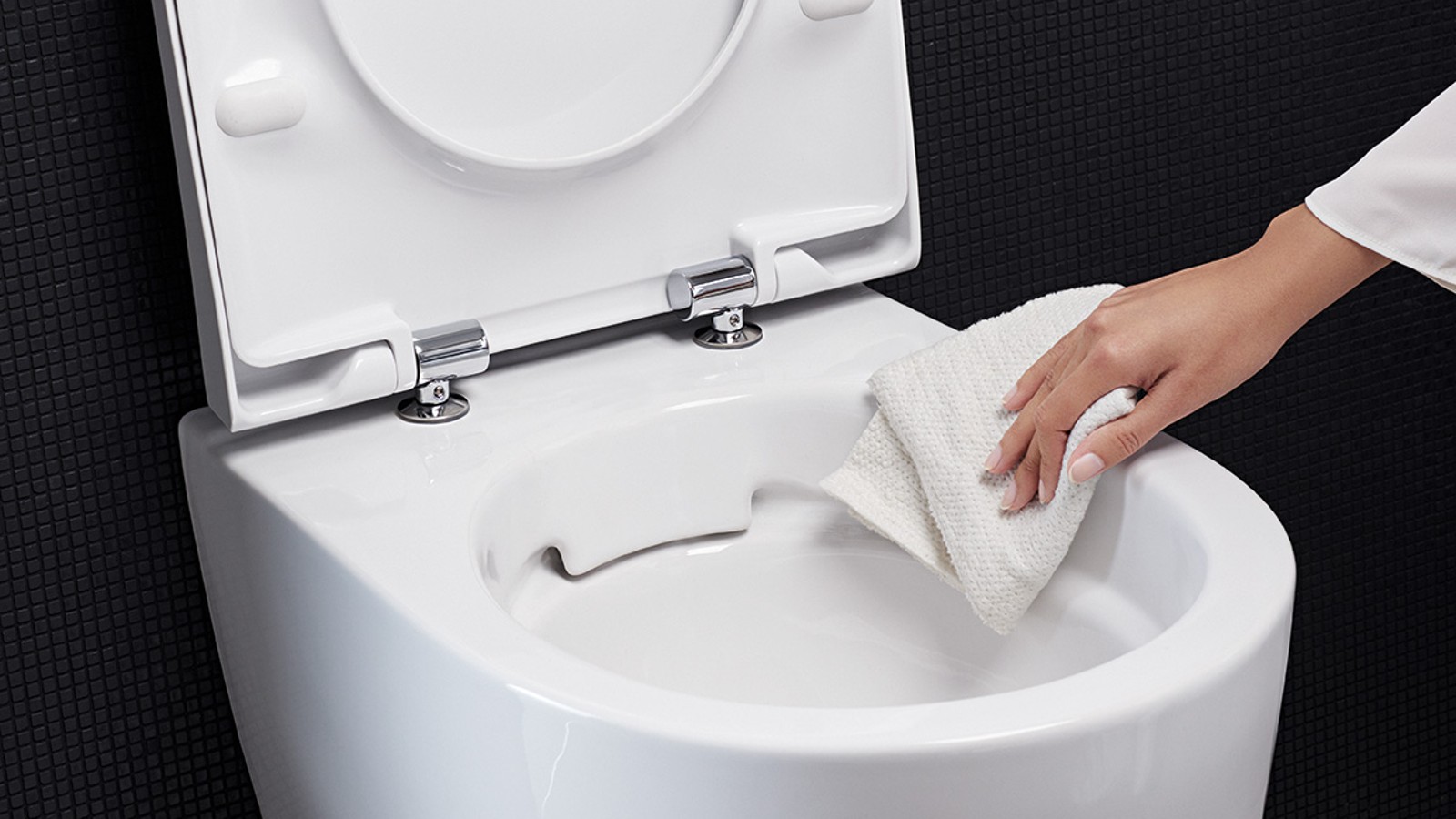

Geberit Rimfree® WCs Spülrandlos weitergedacht
Die spülrandlosen WCs von Geberit sind im Unterschied zu vielen Wettbewerbsprodukten tatsächlich komplett ohne Spülrand gestaltet. So gibt es keine verborgenen und schwer zugänglichen Stellen, an denen sich Ablagerungen bilden und Gerüche entstehen könnten.
Antibakterielle WC-Sitze
Antibakterielle WC-Sitze
Beim Kauf des richtigen WC-Sitzes sollte man neben der Passform auch auf Oberflächenmaterial und Reinigungsfreundlichkeit achten. Denn es gibt bereits WC-Sitze mit antibakteriellen Eigenschaften. Dem WC-Sitz wird bei Herstellung ein Rohstoff beigemischt, der über die gesamte Lebensdauer eine antibakterielle Wirkung besitzt.

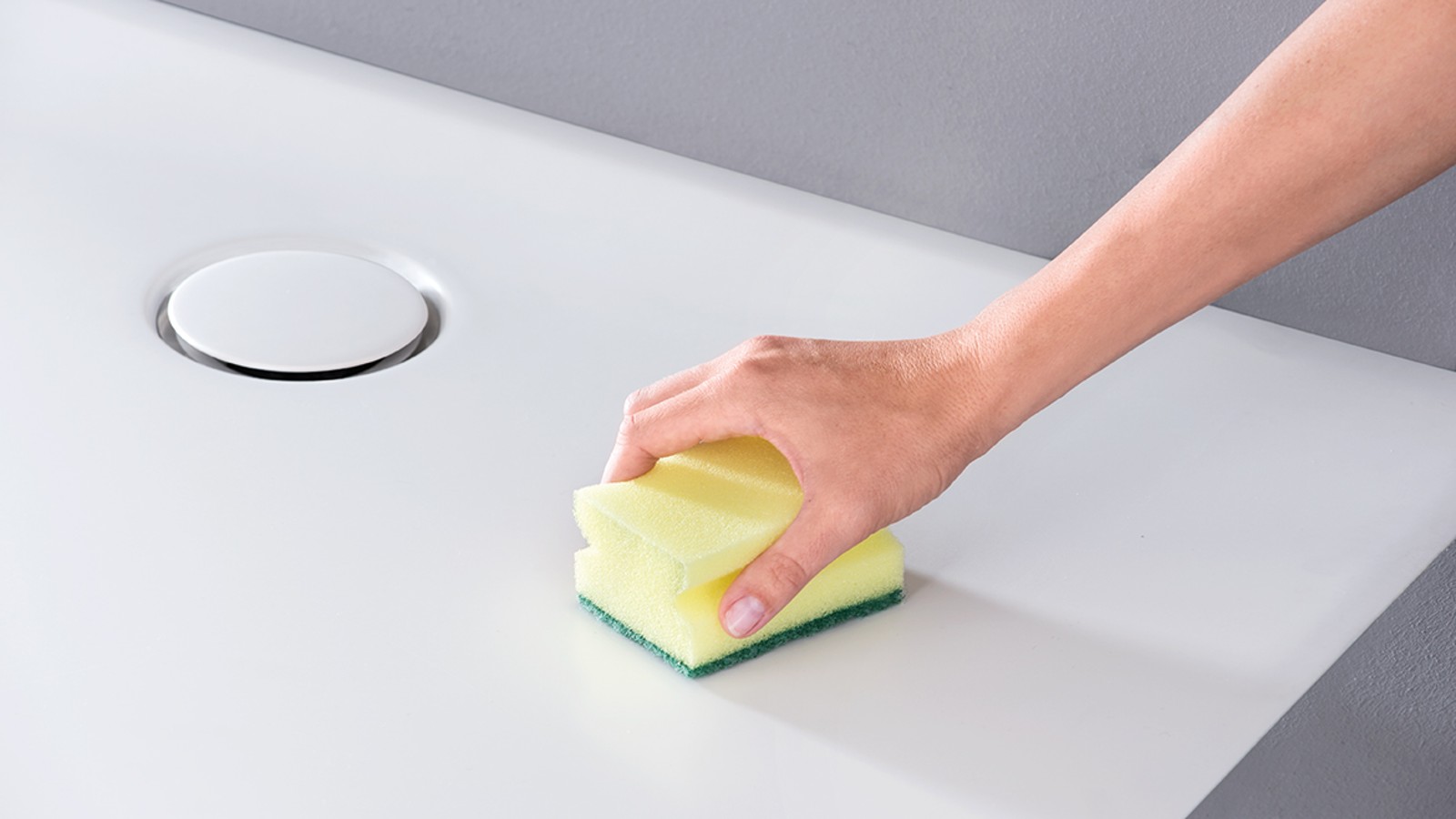

Pflegeleichte Duschflächen

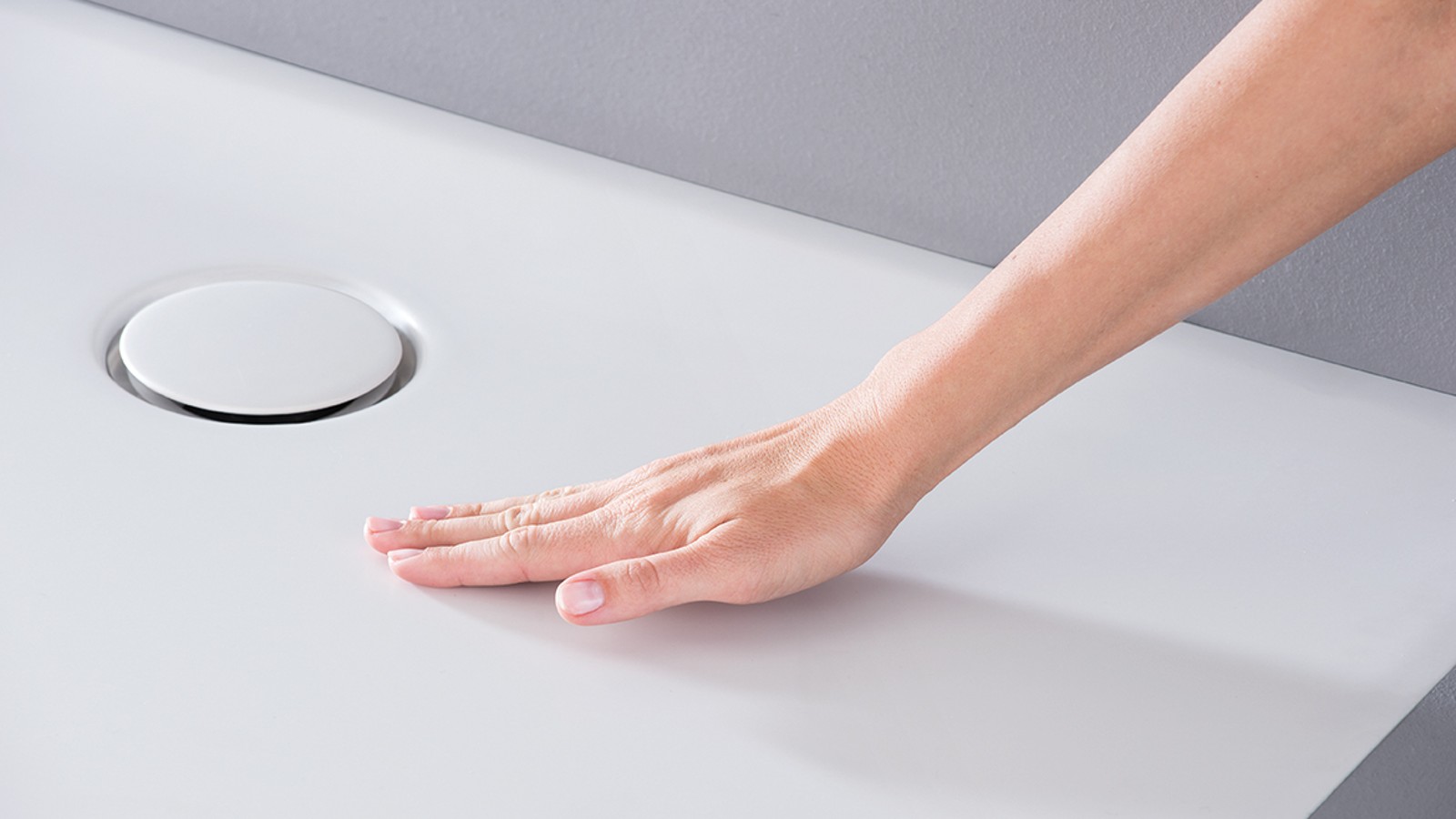

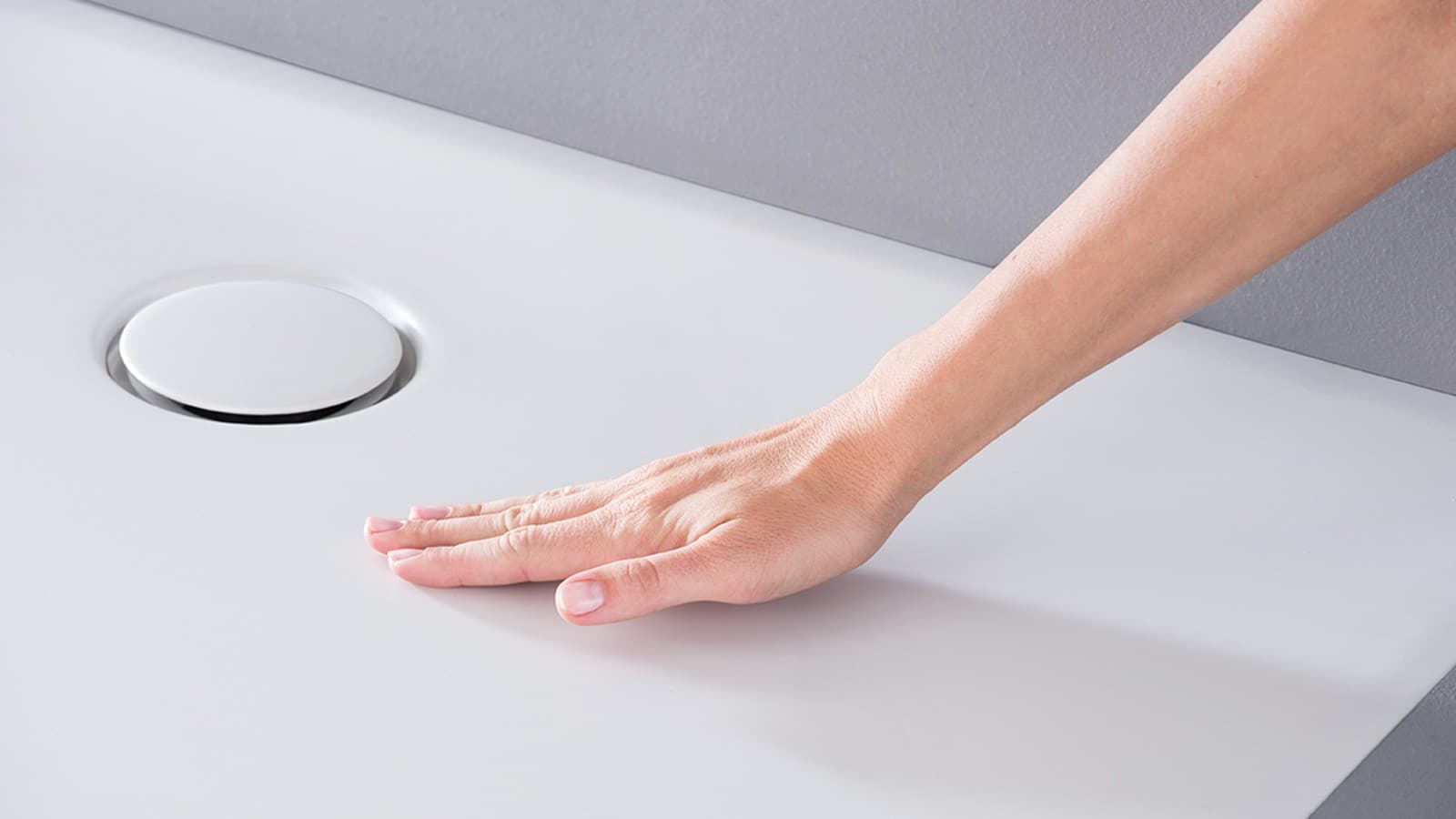

Geberit Duschfläche Setaplano
Die Geberit Duschfläche Setaplano ist aus hochwertigem Mineralwerkstoff gefertigt. Die Oberfläche ist rutschhemmend, robust und hygienisch. Das Material verzeiht sogar kleine Beschädigungen, denn diese lassen sich einfach auspolieren. Reinigungsfreundlich und hygienisch ist neben dem Material der Duschfläche auch der Ablauf. Er hat einen Haarkamm, der mit einem Handgriff entnommen und gesäubert werden kann.
Komfortfunktionen in Sanitärräumen
Das Badezimmer gewinnt immer mehr an Bedeutung, was die Funktionalität und Ausstattung betrifft. Darunter fallen Komfort, Größe, Helligkeit des Raumes sowie Design der Einrichtungsgegenstände. Mit Lösungen für die Geruchsabsaugung, berührungslosen WC-Anlagen und Geberit AquaClean Dusch-WCs bietet Ihnen Geberit innovative Komfortfunktionen.

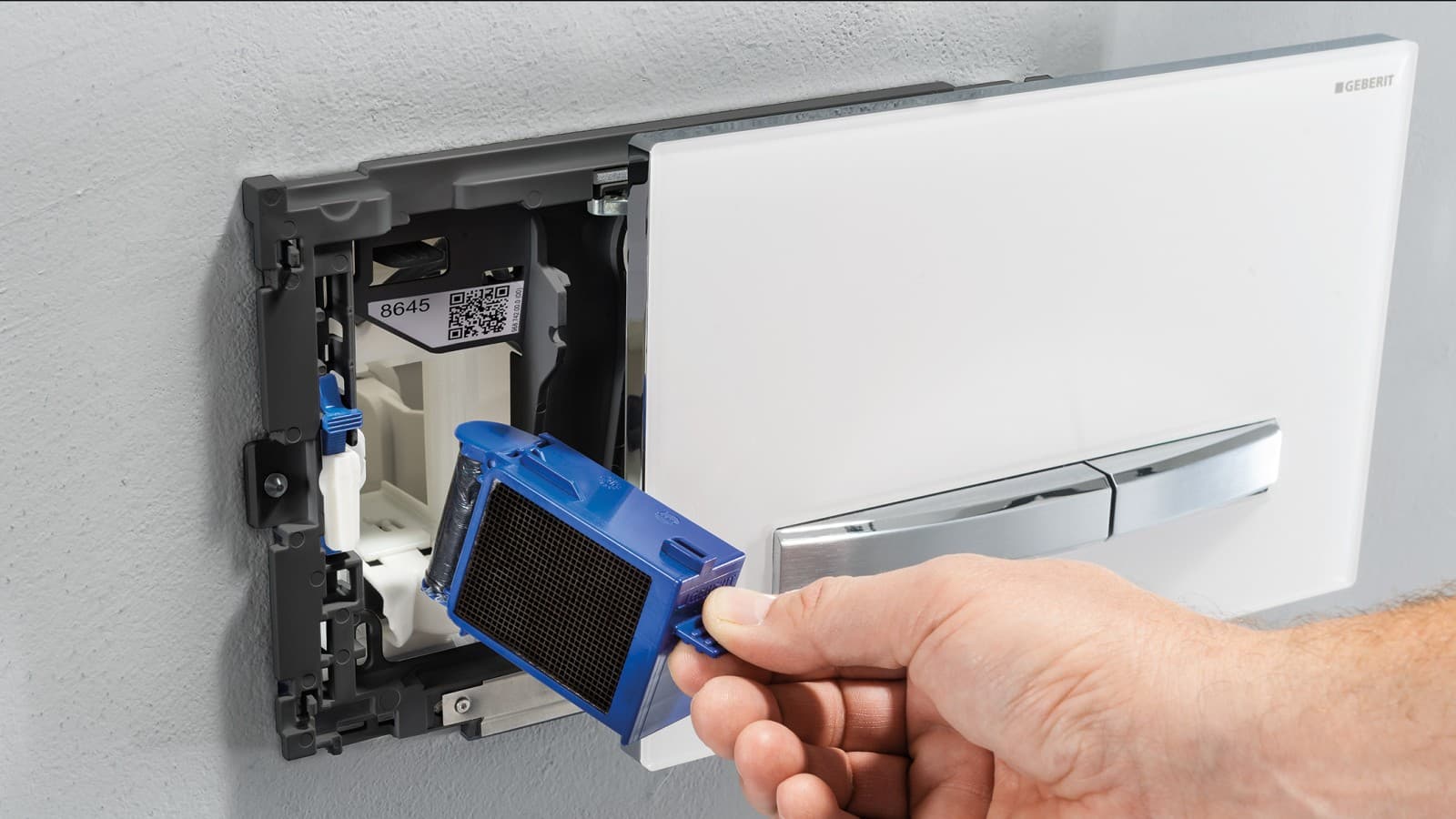

Geberit DuoFresh Modul
Geberit DuoFresh Modul
Das Geberit DuoFresh Modul saugt unangenehme Gerüche direkt in der WC-Keramik an und reinigt sie in einem Keramikwabenfilter gründlich. Das Modul kann mit einer Adapterplatte in allen Geberit Sigma Unterputzspülkästen eingebaut werden.
Auch eine Nachrüstung bei den Spülkästen ab Baujahr 2002 ist möglich, wenn ein Stromanschluss vorhanden ist oder verlegt werden kann.
Geberit AquaClean Dusch-WC
Geberit AquaClean
Ein Dusch-WC vereint die Funktion einer Toilette mit der Reinigungsmöglichkeit eines Bidets. Das ist nicht nur platzsparend, sondern auch komfortabel. Die Reinigung mit warmem Wasser ist gründlicher und schonender als mit WC-Papier und daher gerade für den empfindlichen Intimbereich ideal. Neben vielen weiteren Komfort- und Wellness-Funktionen steht ein Orientierungslicht in verschiedenen Farbtönen zur Verfügung. Bei der nächtlichen Orientierung im Bad wird dabei der Biorhythmus nicht gestört.
Geberit Betätigungsplatten

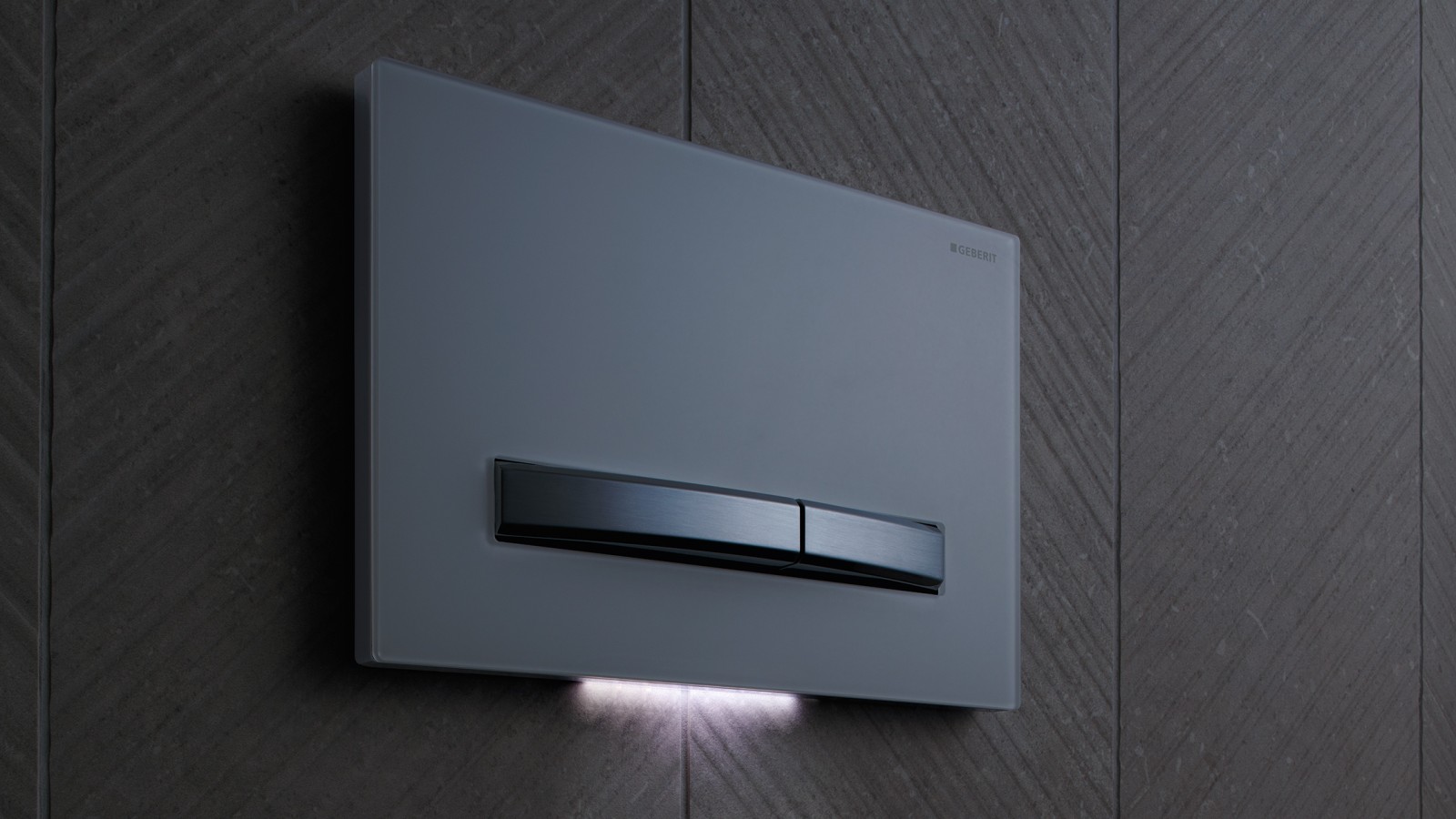

Orientierungslicht
Zusätzlichen Komfort bietet die Geruchsabsaugung durch ein LED-Orientierungslicht. Es befindet sich bei der Betätigungsplatte und strahlt ein dezentes, indirektes Licht in den Raum – gerade richtig, wenn man nachts mal muss.

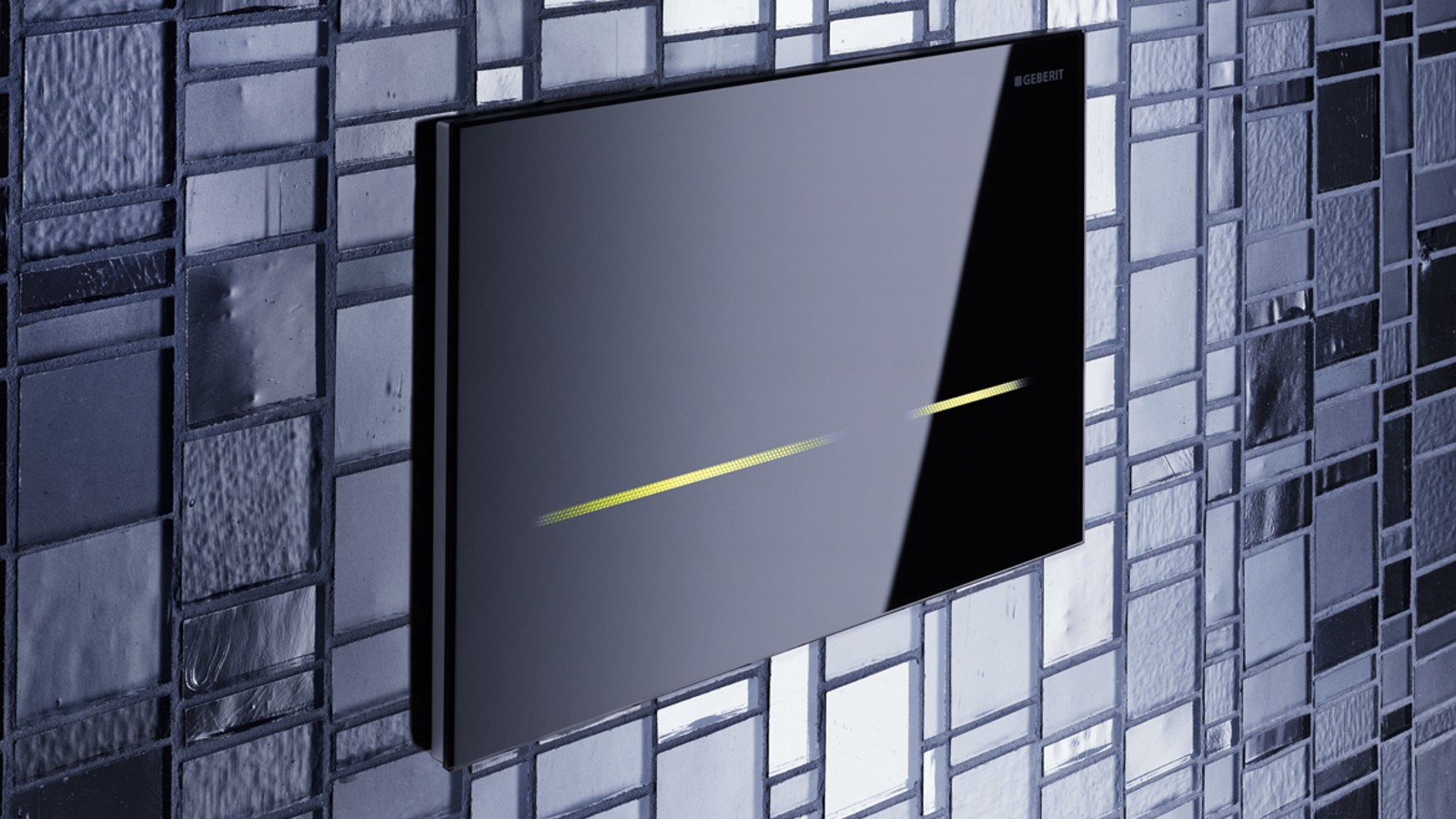

Geberit Betätigungsplatte Sigma80
Geberit Betätigungsplatten bereichern Ihre Badwelt mit modernstem Sanitärkomfort. WC-Spülungen starten berührungsfrei, und elegante Farbenspiele sorgen für stimmungsvolle Momente.
